Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

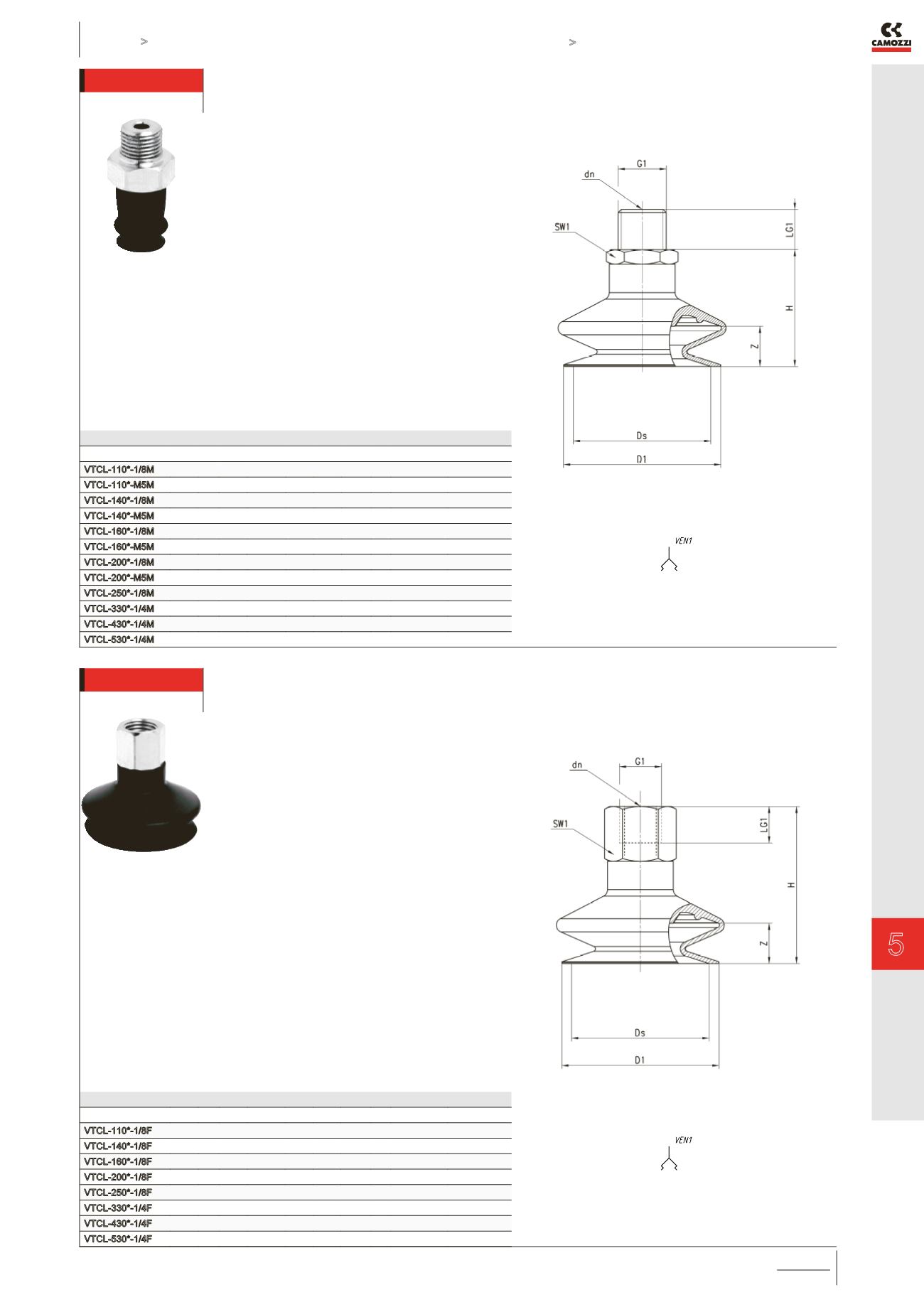

Balgsauggreifer (rund) Serie VTCL (1,5 Falten)

KATALOG

5

/1.15.03

5

>

Version 8.8

VAKUUM >

VAKUUM

Sauggreifer Serie VTCL - Aussengewinde

PRODUKTÜBERSICHT

Sauggreifer komplett D1 dn Ds G1 H LG1 SW1 Z Sauggreifer

Nippel

VTCL-110*-1/8M 11 3,5 10,4 G1/8 M 22 7,5 14 4 VTCL-110* NPV-R-1/8-M

VTCL-110*-M5M 11 2,5 10,4 M 5 M 21 5 7 4 VTCL-110* NPV-D-M5-M

VTCL-140*-1/8M 13 3,5 12,5 G1/8 M 22 7,5 14 5 VTCL-140* NPV-R-1/8-M

VTCL-140*-M5M 13 2,5 12,5 M 5 M 21 4,5 7 5 VTCL-140* NPV-D-M5-M

VTCL-160*-1/8M 16,5 3,5 15,6 G1/8 M 25 7,5 14 6 VTCL-160* NPV-R-1/8-M

VTCL-160*-M5M 16,5 2,5 15,6 M 5 M 24 5 7 6 VTCL-160* NPV-D-M5-M

VTCL-200*-1/8M 18,3 3,5 18,1 G1/8 M 21,5 7,5 14 5 VTCL-200* NPV-R-1/8-M

VTCL-200*-M5M 18,3 2,5 18,1 M 5 M 20,5 4,5 7 5 VTCL-200* NPV-D-M5-M

VTCL-250*-1/8M 23,7 3,5 22,5 G1/8 M 29 7,5 14 12 VTCL-250* NPV-R-1/8-M

VTCL-330*-1/4M 33 4,4 30 G1/4 M 31 11 17 12 VTCL-330* NPV-S-1/4-M

VTCL-430*-1/4M 43 4,4 38 G1/4 M 32 11 17 10 VTCL-430* NPV-S-1/4-M

VTCL-530*-1/4M 53 4,4 50 G1/4 M 38 11 17 15 VTCL-530* NPV-S-1/4-M

* = N Sauggreifer in NBR - S Sauggreifer in Silikon

(bei Bestellung gewünschten Buchstaben angeben)

Toleranzen der Abmessungen

für Gummiteile entsprechend M3

- DIN 7715

Sauggreifer Serie VTCL - Innengewinde

PRODUKTÜBERSICHT

Sauggreifer komplett D1

Ds G1 H LG1 SW1 Z Sauggreifer

Nippel

VTCL-110*-1/8F 11 3,5 10,4 G1/8 F 28 8,5 14 4 VTCL-110* NPV-R-1/8-F

VTCL-140*-1/8F 13 3,5 12,5 G1/8 F 28 8,5 14 5 VTCL-140* NPV-R-1/8-F

VTCL-160*-1/8F 16,5 3,5 15,6 G1/8 F 31 8,5 14 6 VTCL-160* NPV-R-1/8-F

VTCL-200*-1/8F 18,3 3,5 18,1 G1/8 F 27,5 8,5 14 5 VTCL-200* NPV-R-1/8-F

VTCL-250*-1/8F 23,7 3,5 22,5 G1/8 F 35 8,5 14 12 VTCL-250* NPV-R-1/8-F

VTCL-330*-1/4F 33 4,4 30 G1/4 F 42 12 17 12 VTCL-330* NPV-S-1/4-F

VTCL-430*-1/4F 43 4,4 38 G1/4 F 43 12 17 10 VTCL-430* NPV-S-1/4-F

VTCL-530*-1/4F 53 4,4 50 g1/4 F 49 12 17 15 VTCL-530* NPV-S-1/4-F

* = N Sauggreifer in NBR - S Sauggreifer in Silikon

(bei Bestellung gewünschten Buchstaben angeben)

Toleranzen der Abmessungen

für Gummiteile entsprechend M3

- DIN 7715
