Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

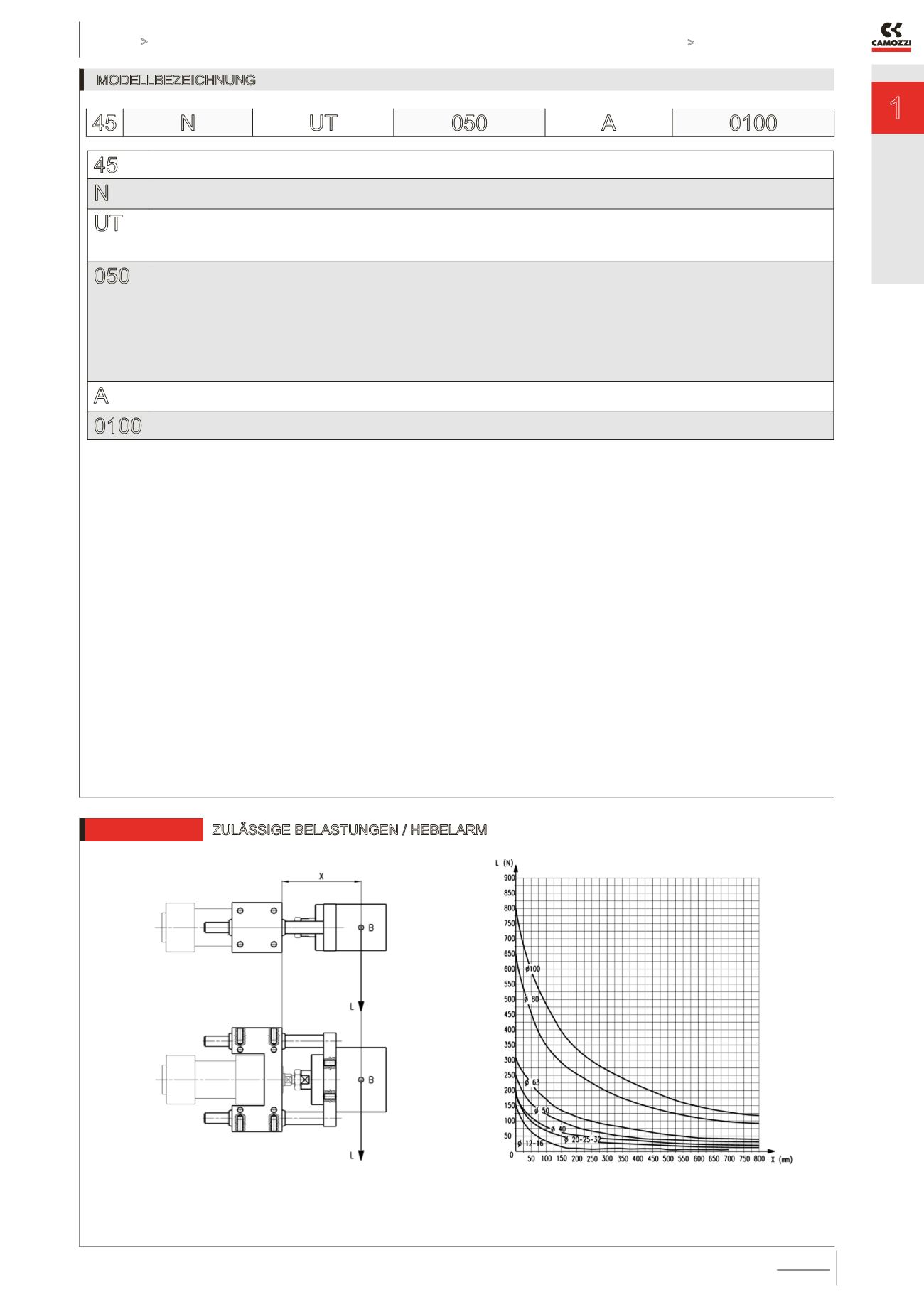

Linearführungen Serie 45

KATALOG

1

/1.35.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

MODELLBEZEICHNUNG

45

SERIE

N

BAUREIHE

N = Standard

UT

BETRIEBSART

UT = Ausführung U, selbstschmierend

HT = Ausführung H, selbstschmierend

HB = Ausführung H mit Kugelbuchsen

050

KOLBENDURCHMESSER

016 = 12-16 mm (nur in Version UT, selbstschmierend verfügbar)

020 = 20 mm

025 = 25 mm

032 = 32 mm

040 = 40 mm

050 = 50 mm

063 = 63 mm

080 = 80 mm

100 = 100 mm

A

WERKSTOFFE

A = Körper AL eloxiert, Führungsstangen Edelstahl gerollt für 45UT und 45HT, Führungsstangen Stahl gehärtet C50 für 45HB

0100

HUB in mm

45

N

UT

050

A

0100

6512

ZULÄSSIGE BELASTUNGEN / HEBELARM

B = Lastschwerpunkt

L = Last

X = Hebelarm (0-Hub) + Hub

Diagramm Nr. 1 - Führung Typ U (45NUT) mit Gleitlager
