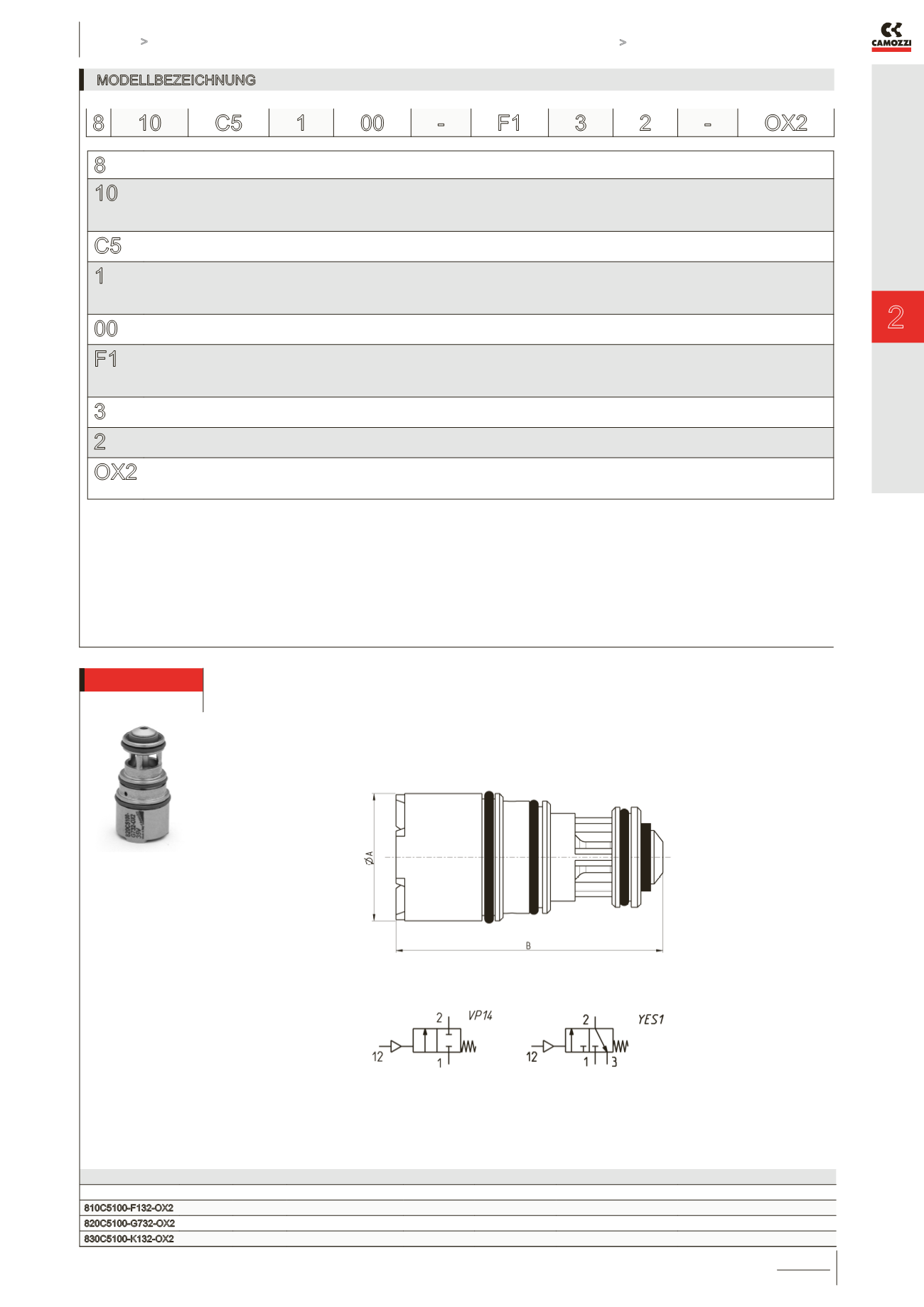

Patronenventil 2/2-, 3/2-Wege Serie 8
KATALOG
2
/2.03.02
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
MODELLBEZEICHNUNG
8
SERIE
10
GRÖSSE:
10 = Grösse 1
20 = Grösse 2
30 = Grösse 3
C5
VENTILKÖRPER:
C5 = Patrone
1
FUNKTION:
1 = 2/2-Wege NC oder 3/2-Wege NC
Die Funktion hängt von der Einbaugeometrie ab (siehe folgende Seiten)
00
PNEUMATISCHER ANSCHLUSS:
00 = Patrone
F1
NENNWEITE:
F1 = Ø 5.0 mm (nur Grösse 1)
G7 = Ø 6.6 mm (nur Grösse 2)
K1 = Ø 9.0 mm (nur Grösse 3)
3
DICHTWERKSTOFF:
3 = FKM
2
WERKSTOFF KÖRPER:
2 = Messing
OX2
OX2 = Sauerstoff (Restpartikel < 33mg/m²)
Hinweis: OX2 muss auch bei der Verwendung mit Luft/Gas ergänzt werden
8 10 C5 1 00 -
F1 3 2 -
OX2
Patronenventil 2/2-Wege NC
Für die Funktionen 2/2-Wege (VP14) oder 3/2-Wege (YES1) bitte die Einbaugeometrie auf den folgenden
Seiten beachten.
PRODUKTÜBERSICHT
Mod.
ØA
B
Nennweite Ø (mm)
kv (l/min)
Qn (Nl/min)
Min/Max. Druck (bar)
Min/Max. Vorsteuerdruck (bar)
810C5100-F132-OX2
10
26.7
5.0
6.5
420
0 ÷ 6
3 ÷ 6
820C5100-G732-OX2 14.5
30.3
6.6
12.5
800
0 ÷ 6
3 ÷ 6
830C5100-K132-OX2
22
34.8
9.0
23
1480
0 ÷ 6
3 ÷ 6
