Patronenventil 2/2-, 3/2-Wege Serie 8
ANSTEUERN >
KATALOG
>
Version 8.8
/2.03.01
2
ANSTEUERN

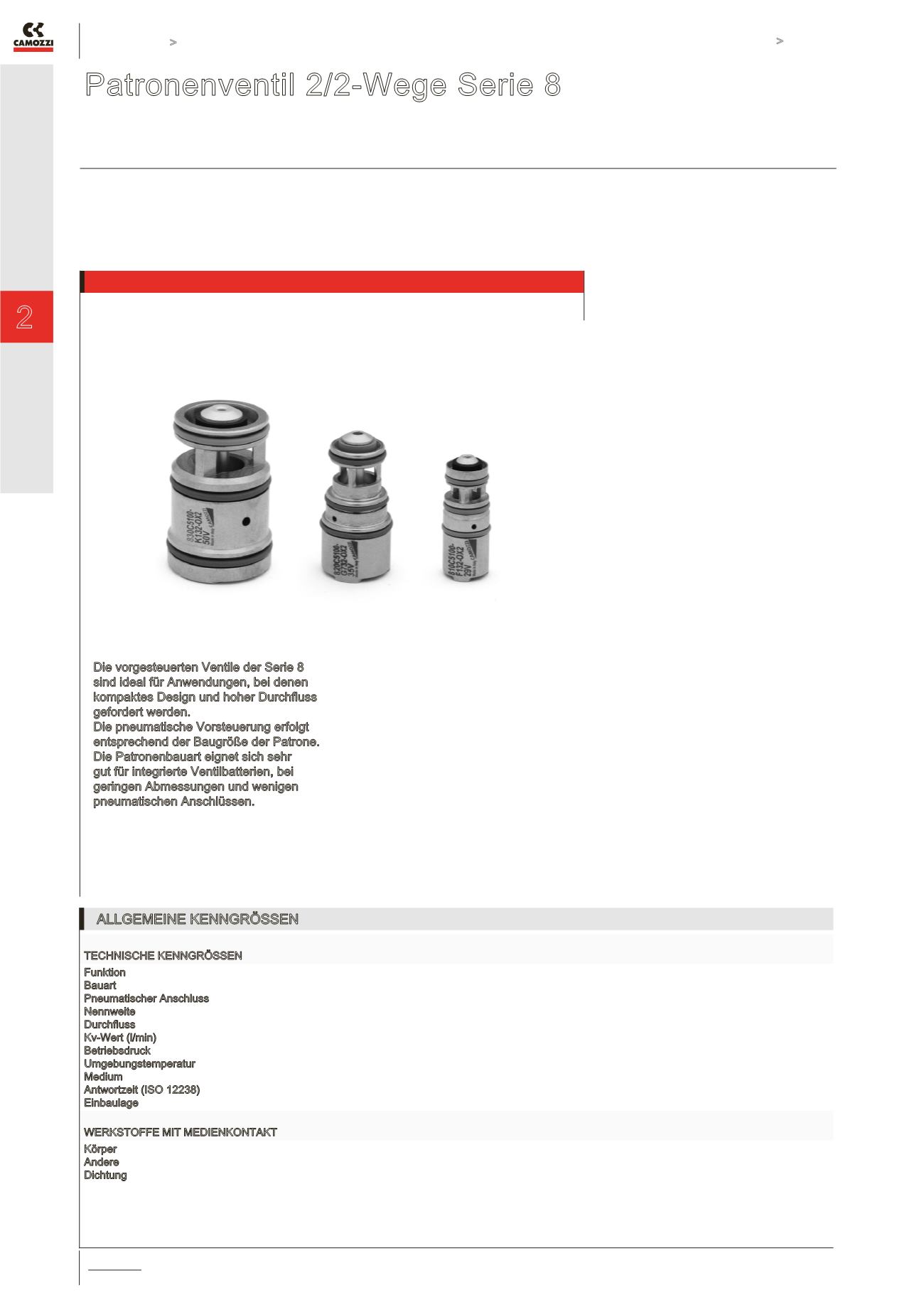

Patronenventil 2/2-Wege Serie 8
NC-Funktion, pneumatisch vorgesteuert
Die vorgesteuerten Ventile der Serie 8
sind ideal für Anwendungen, bei denen
kompaktes Design und hoher Durchfluss
gefordert werden.
Die pneumatische Vorsteuerung erfolgt
entsprechend der Baugröße der Patrone.
Die Patronenbauart eignet sich sehr
gut für integrierte Ventilbatterien, bei
geringen Abmessungen und wenigen
pneumatischen Anschlüssen.
Die Standardfunktion dieses Ventils ist
2/2-Wege NC.
Durch entsprechende Gestaltung der
Bohrungsgeometrie kann eine 3/2-Wege
Funktion erfolgen.
»
»
Für Sauerstoff geeignet
»
»
Kompakte Bauweise
»
»
Hoher Durchfluss
»
»
Ventilbatterien
ALLGEMEINE KENNGRÖSSEN
TECHNISCHE KENNGRÖSSEN
Funktion
Bauart
Pneumatischer Anschluss
Nennweite
Durchfluss
Kv-Wert (l/min)
Betriebsdruck
Umgebungstemperatur
Medium
Antwortzeit (ISO 12238)
Einbaulage
2/2-Wege NC
Vorgesteuert, Schieber
Patronenbauweise für Ventilbatterien
5 ... 9 mm
420 ... 1480 Nl/min ((Luft bei 6 bar ∆P 1 bar)
6.5 ... 23
3 ÷ 6 bar (0 ÷ 6 bar mit externer Vorsteuerung)
0 ÷ +50°C
Gefilterte Luft Klasse 5.4.4 gemäß ISO 8573-1 (Viskosität Öl max. 32 cSt), Inertgase
AN <10 msec – AUS <10 msec
Beliebig
WERKSTOFFE MIT MEDIENKONTAKT
Körper
Andere
Dichtung
Messing
Aluminium
FKM
