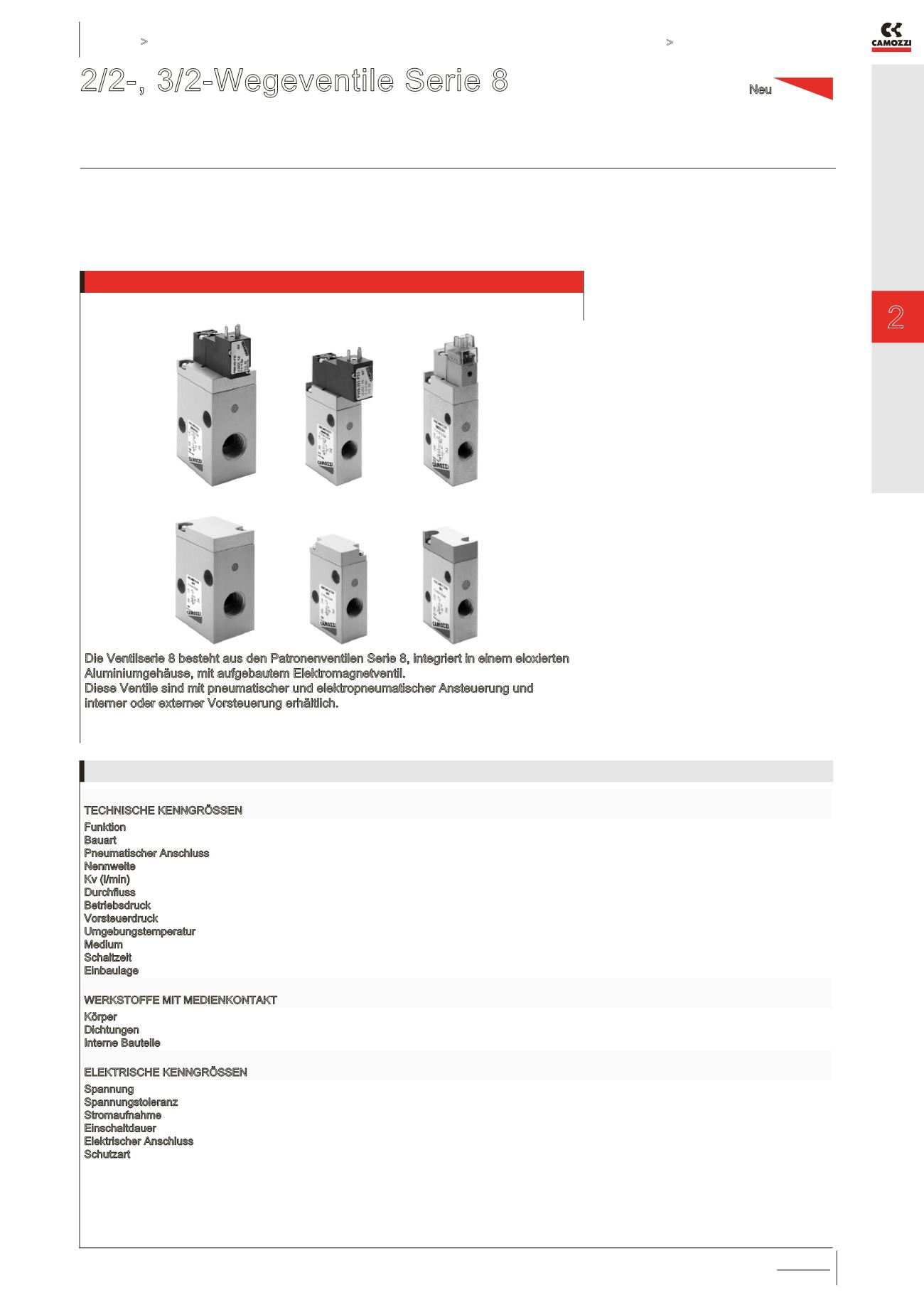

2/2-, 3/2-Wegeventile Serie 8
KATALOG
2
/2.04.01
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
2/2-, 3/2-Wegeventile Serie 8
Ventilkörper mit Anschlüssen G1/8”, G1/4”, G3/8”
Baugröße 1, 2, 3
Die Ventilserie 8 besteht aus den Patronenventilen Serie 8, integriert in einem eloxierten
Aluminiumgehäuse, mit aufgebautem Elektromagnetventil.
Diese Ventile sind mit pneumatischer und elektropneumatischer Ansteuerung und
interner oder externer Vorsteuerung erhältlich.
»
»
Hoher Durchfluss
»
»
3 verschiedene Baugrößen
»
»
Für Sauerstoff geeignet
TECHNISCHE KENNGRÖSSEN
Funktion
Bauart
Pneumatischer Anschluss
Nennweite
Kv (l/min)
Durchfluss
Betriebsdruck
Vorsteuerdruck
Umgebungstemperatur
Medium
Schaltzeit
Einbaulage
2/2-Wege NC – 2/2-Wege NO – 3/2-Wege NC - 3/2-Wege NO
Pneumatisch oder elektropneumatisch
G1/8 – G1/4 – G3/8
5 … 9 mm
6.5 … 23
420 … 1480 Nl/min (6 bar ∆P 1 bar)
3 ÷ 6 bar (0 ÷ 6 bar mit externer Vorsteuerung)
3 ÷ 6 bar
0 ÷ +50°C
Gefilterte Luft Klasse 5.4.4 gemäß ISO 8573-1 (Viskosität Öl max. 32 cSt), Inertgase
ON <10 msec - OFF <10 msec
Beliebig
WERKSTOFFE MIT MEDIENKONTAKT
Körper
Dichtungen
Interne Bauteile
Aluminium
FKM
Aluminium - Messing
ELEKTRISCHE KENNGRÖSSEN
Spannung
Spannungstoleranz
Stromaufnahme
Einschaltdauer
Elektrischer Anschluss
Schutzart
24 V DC – weitere auf Anfrage
Baugröße 1 = ±10% - Baugröße 2 und 3 = -10% +15%
Baugröße 1 = 1.3 W (Anzug) 0.25 W (Halten) – Baugröße 2 und 3 = 2 W
ED 100%
Stecker – Kabellänge L = 300 mm
Baugröße 1 = IP50 – Baugröße 2 und 3 = IP65 (mit Stecker)
Neu
