Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Wegeventile Serie 3

KATALOG

2

/2.10.11

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

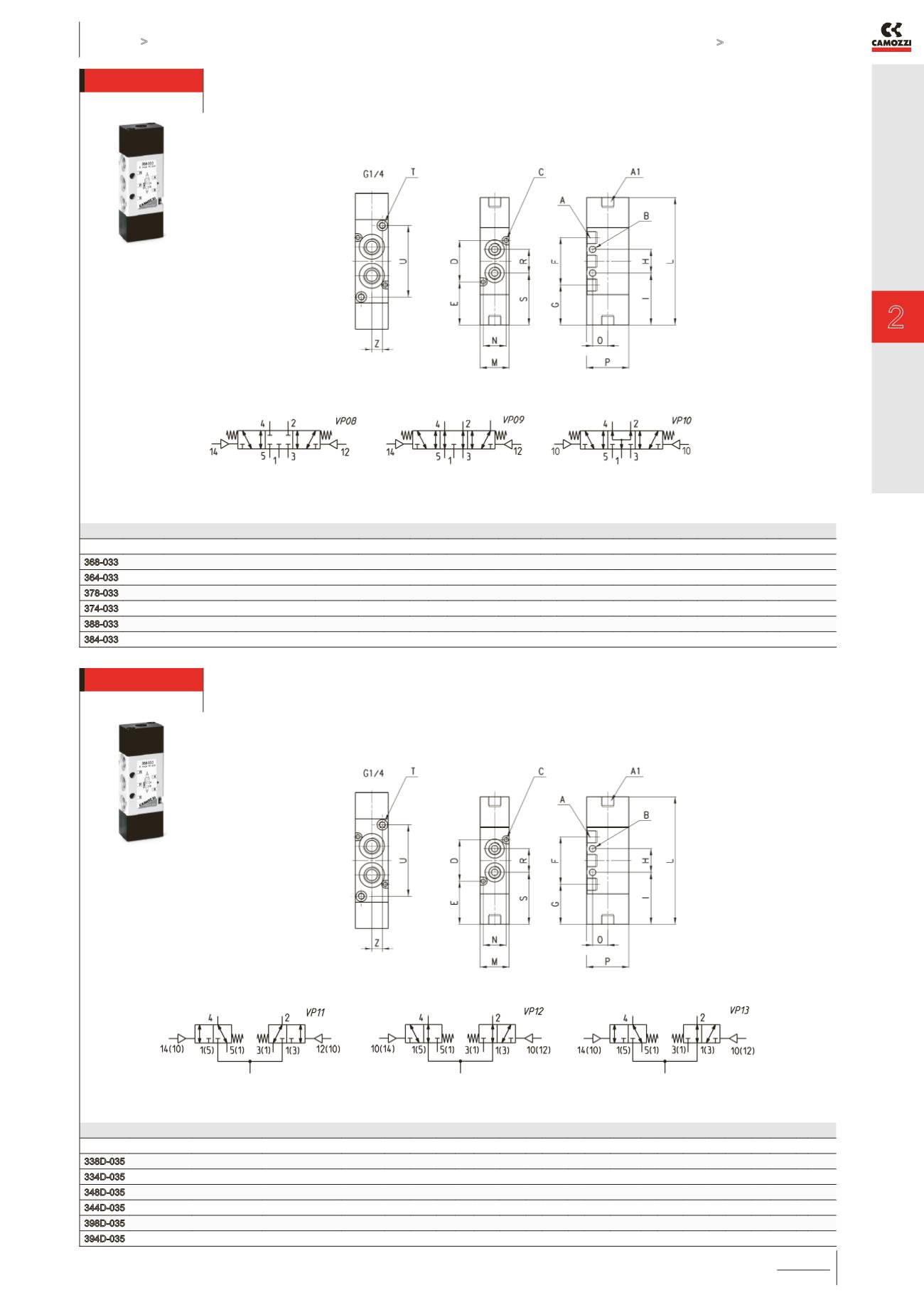

5/3-Wegeventil, Anschlüsse G1/8”, G1/4” Mod. 364...-388...

CC = Mitte geschlossen CO = Mitte offen CP = Mitte belüftet

Montageart: Einzel-/Grundplattenventil

PRODUKTÜBERSICHT

Mod.

Funktion Durchfl. (Nl/min) P.Min Vorst. (bar)

A A1 B C D E F G H I

L M N O P S T U Z Schaltzeich.

368-033 5/3 CC

700

2,5

-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -

-

-

VP08

364-033 5/3 CC 1200

2,5

-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP08

378-033 5/3 CO 700

2,5

-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -

-

-

VP09

374-033 5/3 CO 1050

2,5

-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP09

388-033 5/3 CP

700

2,5

-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -

-

-

VP10

384-033 5/3 CP

1050

2,5

-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP10

2x3/2-Wegeventil, Anschlüsse G1/8”, G1/4” Mod. 334...-398...

Montageart: Einzel-/Grundplattenventil

PRODUKTÜBERSICHT

Mod.

Funktion Durchf. (Nl/min) P.Min Vorst. (bar)

A A1 B C D E F G H I

L M N O P S T U Z Zei.

338D-035 2x3/2 NC

700

2,5

-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -

-

- VP11

334D-035 2x3/2 NC

1050

2,5

-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP11

348D-035 2x3/2 NO

700

2,5

-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -

-

- VP12

344D-035 2x3/2 NO

1050

2,5

-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP12

398D-035 2x3/2 NC/NO 700

2,5

-0,9 ÷ 10 G1/8 G1/8 5 3,2 31,4 32,8 36 30,4 18 39,4 96,8 22 17,4 11,5 32 39,4 -

-

- VP13

394D-035 2x3/2 NC/NO 1050

2,5

-0,9 ÷ 10 G1/4 - 4,1 3,2 36 33,7 44 29,7 22 40,7 103,3 25 21 16 40 40,7 M5 54,3 8 VP13
