Wegeventile Serie 3
ANSTEUERN >
KATALOG
>
Version 8.8
/2.10.12
2
ANSTEUERN

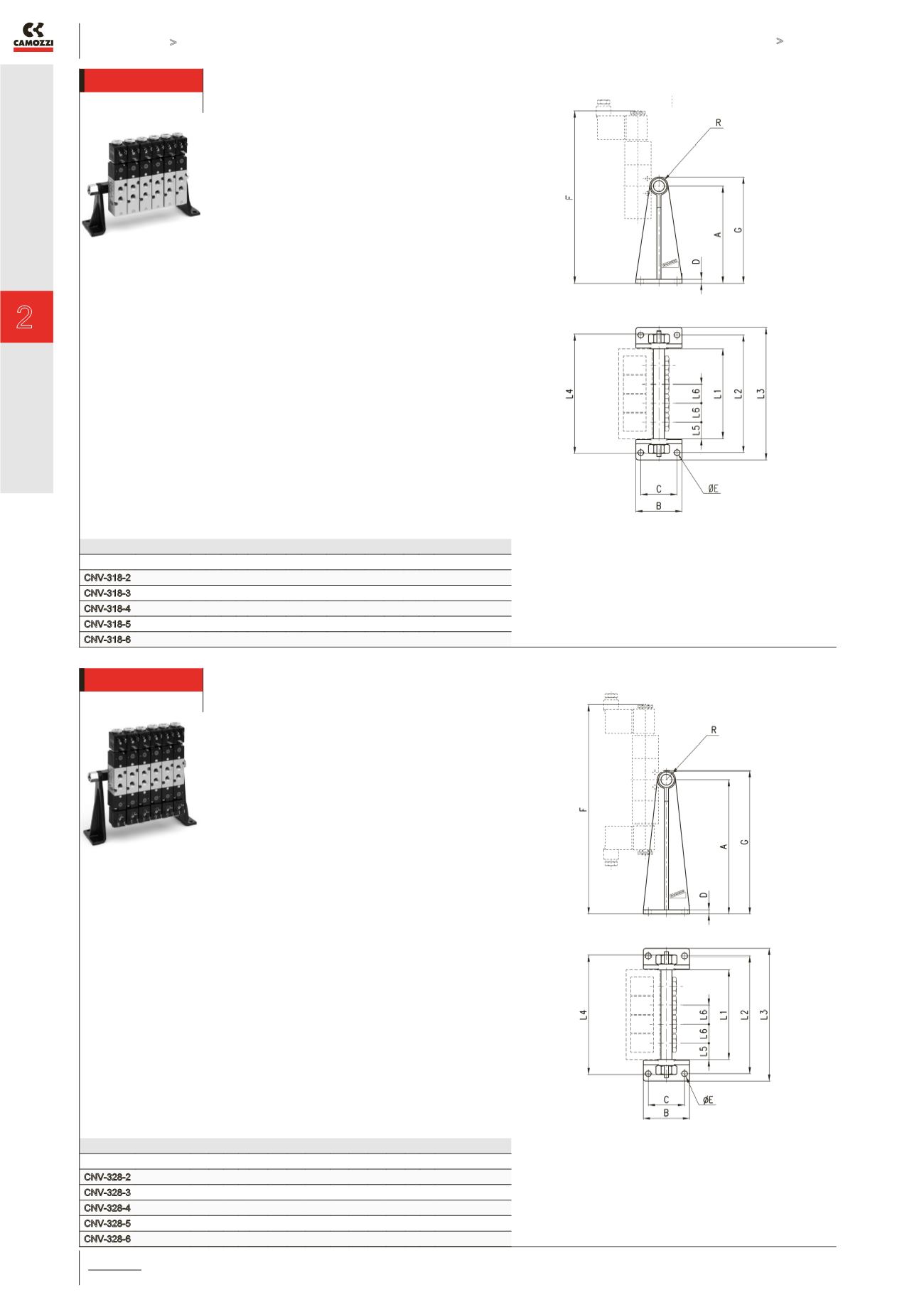

Batterieleiste, niedere Ausführung, gem. P-Anschluss Mod. CNV-...
PRODUKTÜBERSICHT
Mod.
Ventilanzahl A B C D ØE F G R L1 L2 L3 L4 L5 L6 passend zu Serie
CNV-318-2
2
73 56 44 5 7 178 83 G1/4 63 97 115 99 20 23 3 - G1/8
CNV-318-3
3
73 56 44 5 7 178 83 G1/4 86 120 138 119 20 23 3 - G1/8
CNV-318-4
4
73 56 44 5 7 178 83 G1/4 109 143 161 142 20 23 3 - G1/8
CNV-318-5
5
73 56 44 5 7 178 83 G1/4 132 166 184 165 20 23 3 - G1/8
CNV-318-6
6
73 56 44 5 7 178 83 G1/4 155 189 207 188 20 23 3 - G1/8
Lieferumfang:
2 Befestigungswinkel
1 Batterieleiste
1 Anschlussnippel
1 Verschlussstopfen
4 Dichtungen
(Hohlschrauben zur Befestigung
der Ventile Mod. 1635-01-1/8
separat bestellen).
Batterieleiste, hohe Ausführung, gem. P-Anschluss Mod. CNV-...
PRODUKTÜBERSICHT
Mod.
Ventilanzahl A B C D ØE F G R L1 L2 L3 L4 L5 L6 passend zu Serie
CNV-328-2
2
118 56 44 5 7 223 128 G1/4 63 97 115 99 20 23 3 - G1/8
CNV-328-3
3
118 56 44 5 7 223 128 G1/4 86 120 138 119 20 23 3 - G1/8
CNV-328-4
4
118 56 44 5 7 223 128 G1/4 109 143 161 142 20 23 3 - G1/8
CNV-328-5
5
118 56 44 5 7 223 128 G1/4 132 166 184 165 20 23 3 - G1/8
CNV-328-6
6
118 56 44 5 7 223 128 G1/4 155 189 207 188 20 23 3 - G1/8
Lieferumfang:
2 Befestigungswinkel
1 Batterieleiste
1 Anschlussnippel
1 Verschlussstopfen
4 Dichtungen
(Hohlschrauben zur Befestigung
der Ventile Mod. 1635-01-1/8
separat bestellen).
