Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Wegeventile Serie 3

KATALOG

2

/2.10.13

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

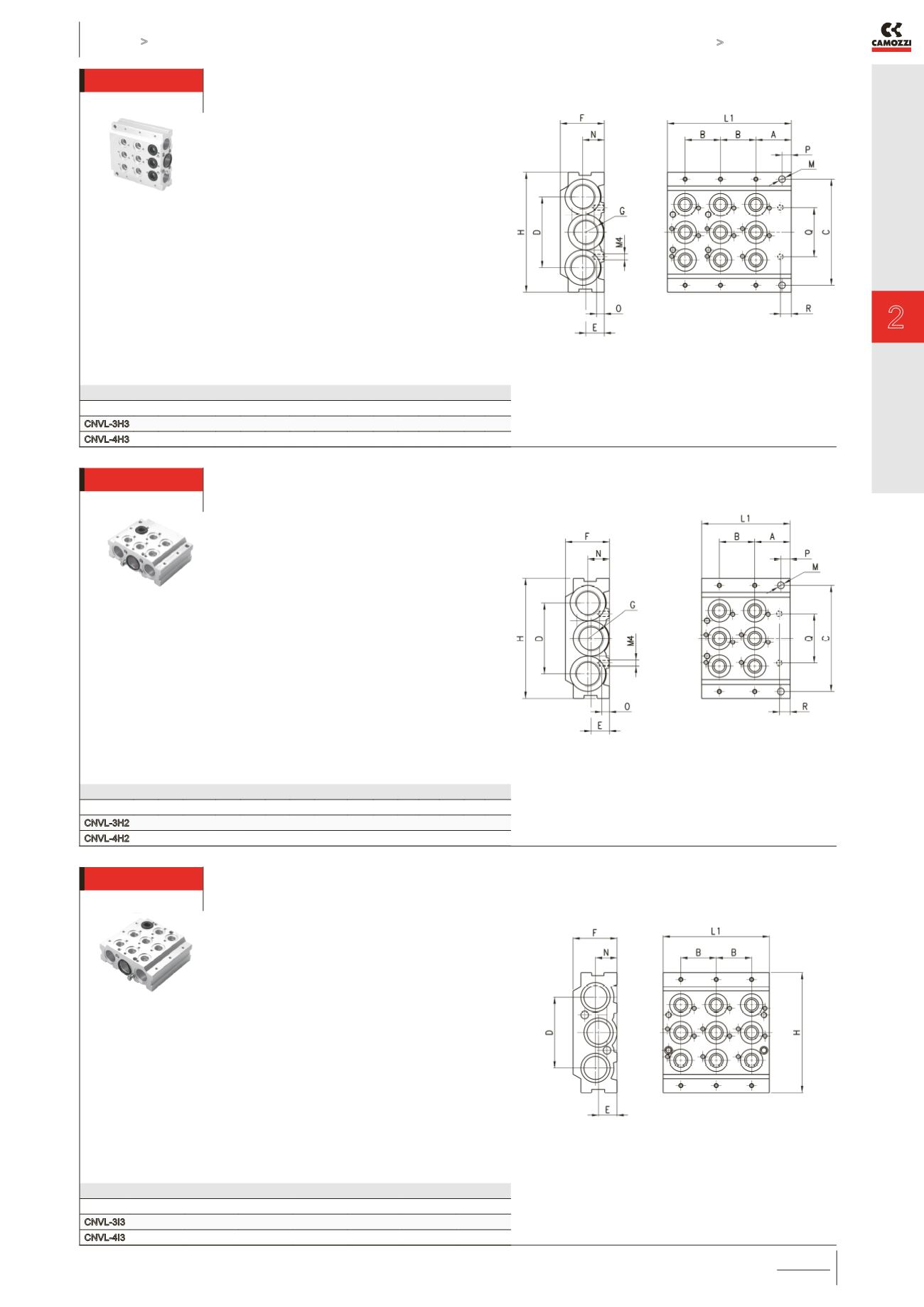

Pneumatisches Basis-Modul, 3-fach Mod. CNVL-...

Lieferumfang:

3 O-Ringe zur Abdichtung Grundplatte/Grundplatte

2 Madenschrauben

2 Verbindungsstifte

9 Flanschdichtungen Ventil/Grundplatte

(CNVL-3H3) oder

3 Flanschdichtungen Ventil/Grundplatte

(CNVL-4H3)

6 Befestigungsschrauben für Ventile

PRODUKTÜBERSICHT

Mod.

A B C D E F H L1 M N O P Q R G

CNVL-3H3 23 23 69,5 46 12 29 78 80,5 4,3 14 5 6 32 7 3/8

CNVL-4H3 26 26 88 60 14 29 98 91 4,3 -

5 5 38 7 1/2

CNVL-3H3: für Serie 3, G1/8

CNVL-4H3: für Serie 3, G1/4

Pneumatisches Basis-Modul, 2-fach Mod. CNVL-...

Lieferumfang:

3 O-Ringe zur Abdichtung Grundplatte/Grundplatte

2 Madenschrauben

2 Verbindungsstifte

6 Flanschdichtungen Ventil/Grundplatte

(CNVL-3H2) oder

2 Flanschdichtungen Ventil/Grundplatte

(CNVL-4H2)

4 Befestigungsschrauben für Ventile

PRODUKTÜBERSICHT

Mod.

A B C D E F H L1 M N O P Q R G

CNVL-3H2 23 23 69,5 46 12 29 78 57,5 4,3 14 5 6 32 7 3/8

CNVL-4H2 26 26 88 60 14 29 98 65 4,3 -

5 5 38 7 1/2

CNVL-3H2: für Serie 3, G1/8

CNVL-4H2: für Serie 3, G1/4

Pneumatisches Erweiterungs-Modul, 3-fach Mod. CNVL-...

Lieferumfang:

3 O-Ringe zur Abdichtung Grundplatte/Grundplatte

2 Madenschrauben

2 Verbindungsstifte

9 Flanschdichtungen Ventil/Grundplatte

(CNVL-3I3) oder

3 Flanschdichtungen Ventil/Grundplatte

(CNVL-4I3)

6 Befestigungsschrauben für Ventile

PRODUKTÜBERSICHT

Mod.

B

D

E

F

H

L1

N

CNVL-3I3

23

46

12

29

78

69

14

CNVL-4I3

26

60

14

29

98

78

-

CNVL-3I3: für Serie 3, G1/8

CNVL-4I3: für Serie 3, G1/4
