Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

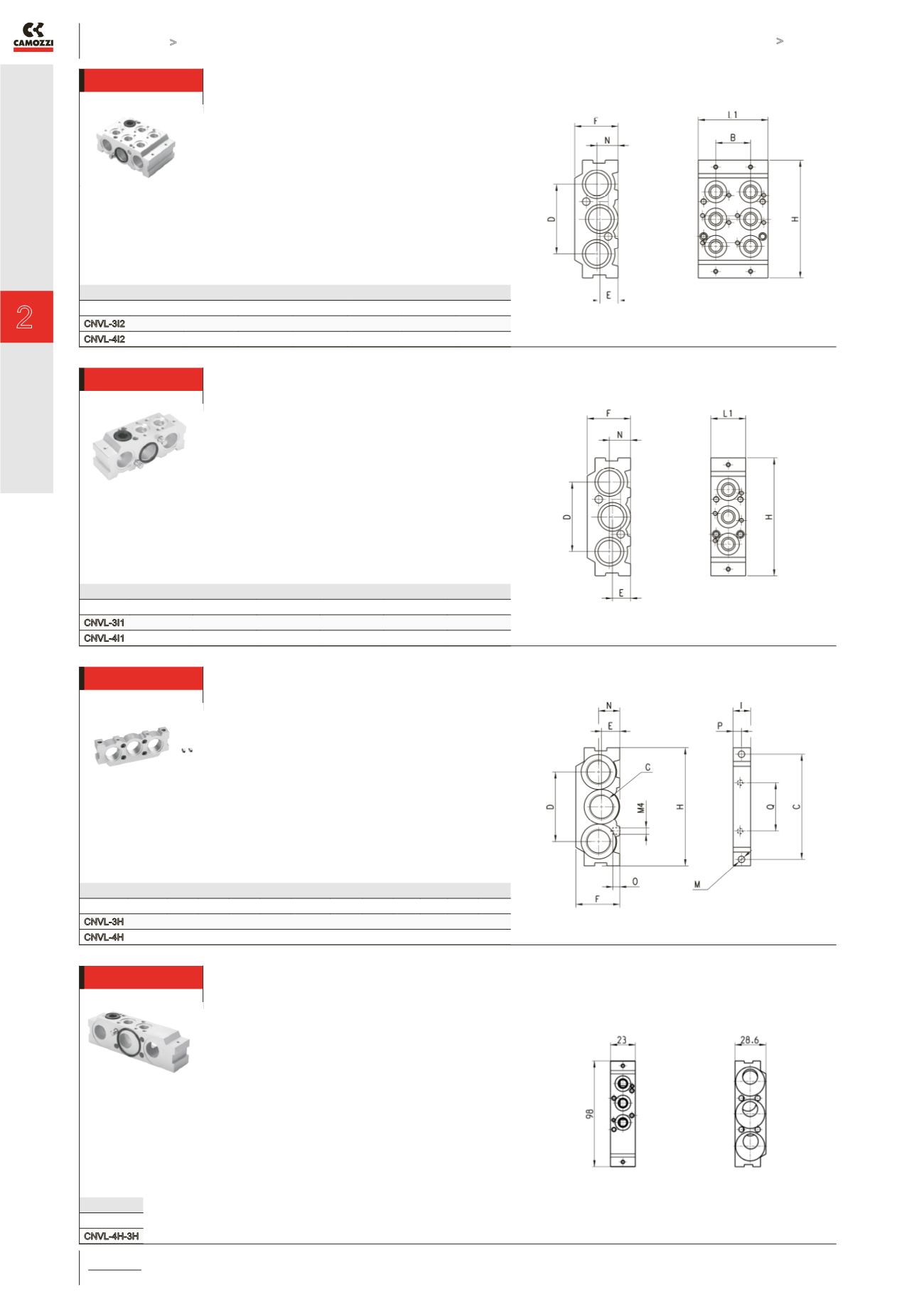

Wegeventile Serie 3

ANSTEUERN >

KATALOG

>

Version 8.8

/2.10.14

2

ANSTEUERN

Pneum. Erweiterungsmodul, 2-fach - Mod. CNVL-...

Lieferumfang:

3 O-Ringe zur Abdichtung Grundplatte/Grundplatte

2 Madenschrauben, 2 Verbindungsstifte

6 Flanschdichtungen Ventil/Grundplatte (CNVL-

3I2) oder 2 Flanschdichtungen Ventil/Grundplatte

(CNVL-4I2)

4 Befestigungsschrauben für Ventile

PRODUKTÜBERSICHT

Mod.

B

D

E

F

H

L1

N

CNVL-3I2

23

46

12

29

78

46

14

CNVL-4I2

26

60

14

29

98

52

-

CNVL-3I2: für Serie 3, G1/8

CNVL-4I2: für Serie 3, G1/4

Pneum. Erweiterungsmodul, 1-fach - Mod. CNVL-...

Lieferumfang:

3 O-Ringe zur Abdichtung Grundpl./Grundplatte

2 Madenschrauben, 2 Verbindungsstifte

3 Flanschdichtungen Ventil/Grundplatte (CNVL-3I1)

oder 1 Flanschdichtung Ventil/Grundplatte (CNVL-

4I1)

2 Befestigungsschrauben für Ventile

PRODUKTÜBERSICHT

Mod.

D

E

F

H

L1

N

CNVL-3I1

46

12

29

78

23

14

CNVL-4I1

60

14

29

98

26

-

CNVL-3I1: für Serie 3, G1/8

CNVL-4I1: für Serie 3, G1/4

Pneumatisches Endmodul, Mod. CNVL-...

Lieferumfang:

2 Madenschrauben

PRODUKTÜBERSICHT

Mod.

C D E F H I

M N O P Q G

CNVL-3H 69,5 46 12 29 78 11,5 4,3 14 5 6 32 3/8

CNVL-4H 88 60 14 29 98 13 4,3 -

5 8 29 1/2

CNVL-3H: für Serie 3, G1/8

CNVL-4H: für Serie 3, G1/4

Verbindungsmodul Serie 3 G1/4” auf G1/8”

Lieferumfang:

3 Flanschdichtungen

2 Schrauben

2 Madenschrauben

4 Stifte

6 O-Ringe

Mod.

CNVL-4H-3H

Montage nur Ventil 3 G1/8”

möglich.
