Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

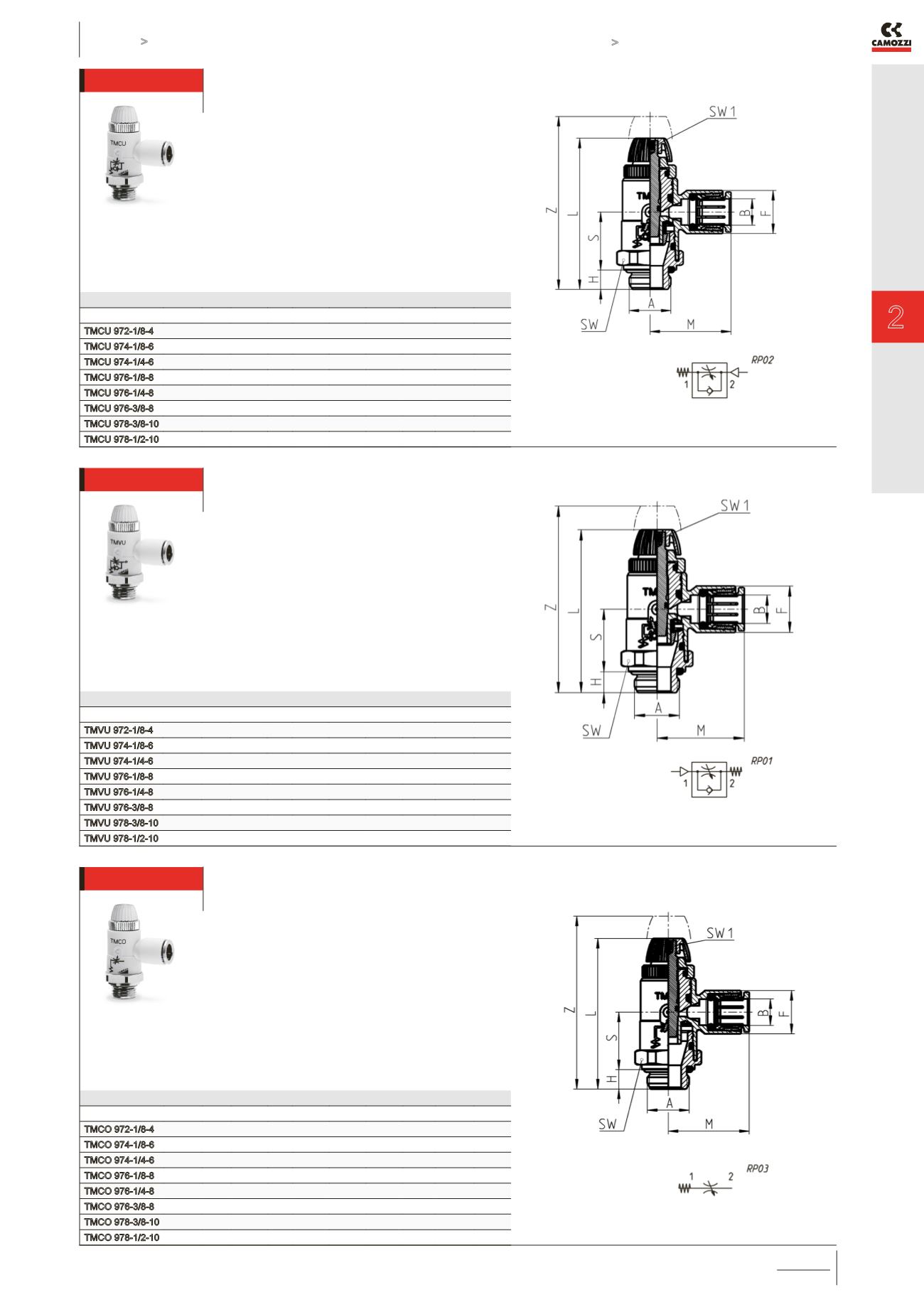

Ventile Serie TMCU, TMVU und TMCO

KATALOG

2

/7.10.04

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Drosselrückschlagventile Serie TMCU

Einsatz: Abluftdrosselung, Drosselrückschlag-

ventil zur direkten Montage an doppeltwirkende

Zylinder; Einstellung über Rändelschraube oder

Schraubendreher.

Anschlüsse G1/8”, G1/4”, G3/8”, G1/2”

PRODUKTÜBERSICHT

Mod.

A B F H L

M S SW SW1 Z

TMCU 972-1/8-4 G1/8 4 11,5 5 43 21,5 16,5 16 1,5

50

TMCU 974-1/8-6 G1/8 6 11,5 5 43 21,5 16,5 16 1,5

50

TMCU 974-1/4-6 G1/4 6 11,5 6 44 21,5 16,5 17 1,5

51

TMCU 976-1/8-8 G1/8 8 13,5 5 47

25 17,5 19 2,5

54

TMCU 976-1/4-8 G1/4 8 13,5 6 48,5 25

18 19 2,5 55,5

TMCU 976-3/8-8 G3/8 8 13,5 7 49,5 25

18 20 2,5 56,5

TMCU 978-3/8-10 G3/8 10 16 7 51

29

17 25 2,5 59,5

TMCU 978-1/2-10 G1/2 10 16 8 52

29

17 25 2,5 60,5

Drosselrückschlagventile Serie TMVU

Einsatz: Zuluftdrosselung, Drosselrückschlag-

ventil zur direkten Montage an einfachwirkende

Zylinder; Einstellung über Rändelschraube oder

Schraubendreher.

Anschlüsse G1/8”, G1/4”, G3/8”, G1/2”

PRODUKTÜBERSICHT

Mod.

A B F H L

M S SW SW1 Z

TMVU 972-1/8-4 G1/8 4 11,5 5 43 21,5 16,5 16 1,5

50

TMVU 974-1/8-6 G1/8 6 11,5 5 43 21,5 16,5 16 1,5

50

TMVU 974-1/4-6 G1/4 6 11,5 6 44 21,5 16,5 17 1,5

51

TMVU 976-1/8-8 G1/8 8 13,5 5 47

25 17,5 19 2,5

54

TMVU 976-1/4-8 G1/4 8 13,5 6 48,5 25

18 19 2,5 55,5

TMVU 976-3/8-8 G3/8 8 13,5 7 49,5 25

18 20 2,5 56,5

TMVU 978-3/8-10 G3/8 10 16 7 51

29

17 25 2,5 59,5

TMVU 978-1/2-10 G1/2 10 18 8 52

29

17 25 2,5 60,5

Drosselventile Serie TMCO

Einsatz: Drosselung beider Durchflussrichtungen,

Drosselventil zur direkten Montage an einfach-

wirkende und doppeltwirkende Zylinder;

Einstellung über Rändelschraube oder

Schraubendreher.

Anschlüsse G1/8”, G1/4”, G3/8”, G1/2”

PRODUKTÜBERSICHT

Mod.

A B F H L

M S SW SW1 Z

TMCO 972-1/8-4 G1/8 4 11,5 5 43 21,5 16,5 16 1,5

50

TMCO 974-1/8-6 G1/8 6 11,5 5 43 21,5 16,5 16 1,5

50

TMCO 974-1/4-6 G1/4 6 11,5 6 44 21,5 16,5 17 1,5

51

TMCO 976-1/8-8 G1/8 8 13,5 5 47

25 17,5 19 2,5

54

TMCO 976-1/4-8 G1/4 8 13,5 6 48,5 25

18 19 2,5 55,5

TMCO 976-3/8-8 G3/8 8 13,5 7 49,5 25

18 20 2,5 56,5

TMCO 978-3/8-10 G3/8 10 16 7 51

29

17 25 2,5 59,5

TMCO 978-1/2-10 G1/2 10 16 8 52

29

17 25 2,5 60,5
