Testata posteriore
Spazio nocivo
Camera positiva
Camera negativa
Pistone
Spazio nocivo
Testata anteriore
Stelo
Corsa positiva
Corsa negativa
D
D x
2
4
( D - d ) x
4
2
2
d
Cilindro a semplice effetto
Cilindro a doppio effetto
ц
ц

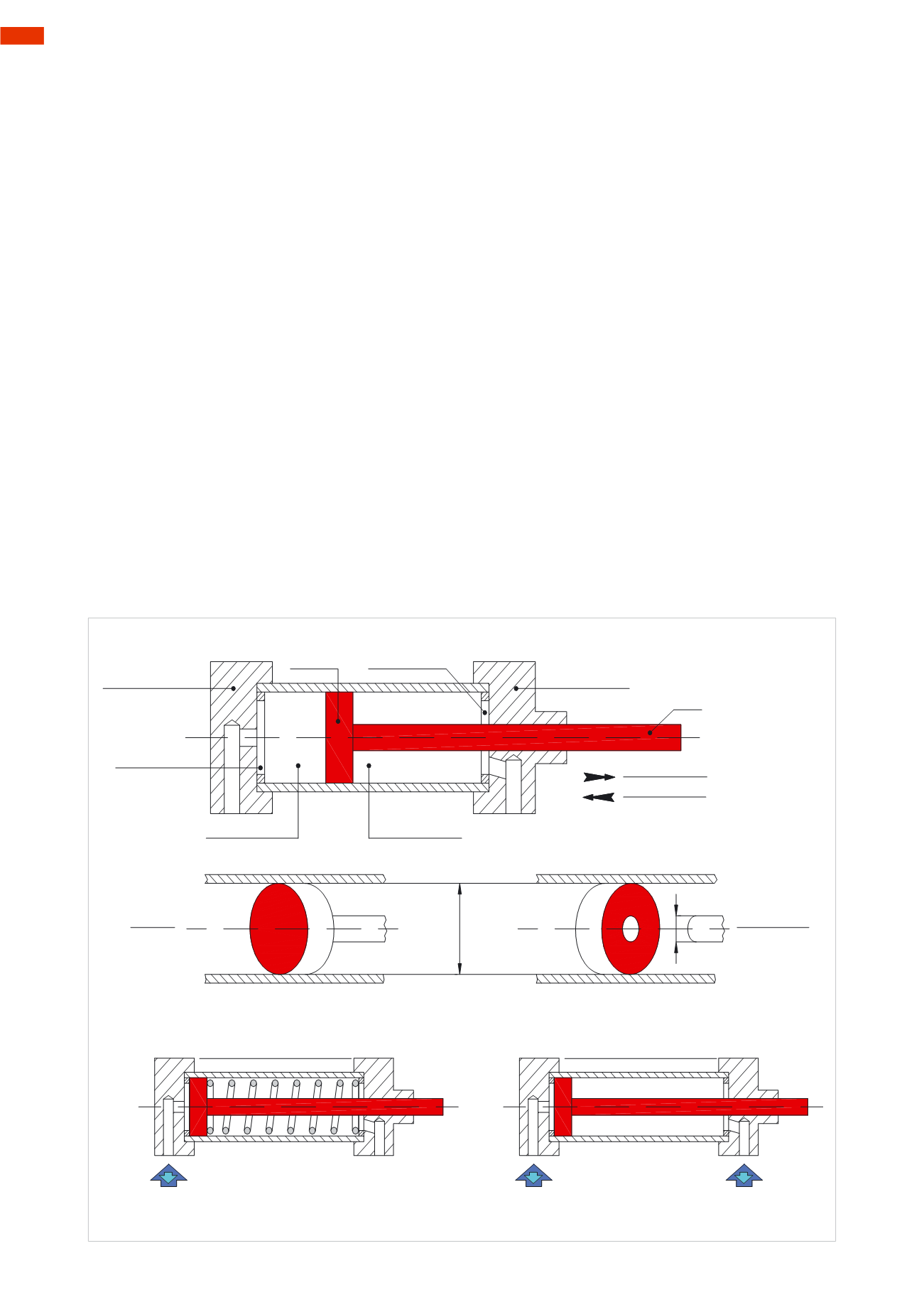

Fig. 5
Definizioni tipiche
Figura 5
•
Tubo (Profilo o Camicia)
: è la parte racchiusa fra le due testate all’interno della quale scorre il gruppo stelo/
pistone; il suo diametro interno, o alesaggio, è l’elemento determinante per la scelta del cilindro.
•
Pistone
: è l’organo mobile dotato di dispositivi che garantiscano la tenuta; in alcuni casi integra un anello
magnetico per il rilevamento della sua posizione. Il suo movimento è lineare.
•
Stelo
: è l’albero metallico collegato al pistone che ha lo scopo di trasmetterne all’esterno il movimento.
•
Testata anteriore e posteriore
: assicurano la tenuta meccanica e pneumatica con il tubo o profilo, consentono
le connessioni d’ingresso e scarico dell’aria. Possono integrare la vite di regolazione dell’ammortizzo di fine corsa
e le sedi per il montaggio degli elementi di fissaggio del cilindro. Quella anteriore integra la boccola di guida per
lo scorrimento dello stelo.
•
Spazio nocivo
: è lo spazio che rimane fra una testata ed il pistone quando questo si trova in fine corsa.
•
Camera positiva
: è lo spazio compreso fra il pistone e la testata posteriore. Il suo volume varia dal valore minimo
dello spazio nocivo al valore massimo determinato dalla corsa del pistone.
•
Camera negativa
: è lo spazio compreso fra il pistone e la testata anteriore. Il suo volume varia dal valore minimo
dello spazio nocivo al valore massimo determinato dalla corsa del pistone.
•
Camera attiva
: è la camera in pressione.
•
Camera passiva
: è la camera in scarico.
•
Corsa positiva
: è il senso del movimento del gruppo stelo/pistone in uscita dal corpo cilindro.
•
Corsa negativa
: è il senso del movimento del gruppo stelo/pistone in rientro nel corpo cilindro.
•
Sezione utile di spinta
: è la superficie su cui l’aria esercita la sua pressione nella camera positiva. Corrisponde
alla sezione interna del tubo.
•
Sezione utile di tiro:
è la superficie su cui l’aria esercita la sua pressione nella camera negativa. È minore di
quella di spinta per la presenza dello stelo.
•
Cilindro a Semplice Effetto
: è realizzato in modo che il rientro del gruppo stelo/pistone avvenga tramite una
molla interna. L’A/C agisce su una sola superficie del pistone, sull’altra si ha la molla e l’azione della pressione
atmosferica.
•
Cilindro a Doppio Effetto
: è realizzato in modo che la pressione agisca alternativamente sulle due superfici del
pistone. Si ottengono così due direzioni di moto con la possibilità di sfruttare in entrambi i sensi di marcia la
forza del cilindro.
