Programme de fabrication version 8.8

Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.

Conditions générales de vente et de garantie disponibles sur

www.camozzi.com.

PROGRAMME DE FABRICATION

Version 8.8

MOUVEMENT

MOUVEMENT >

Série ARP

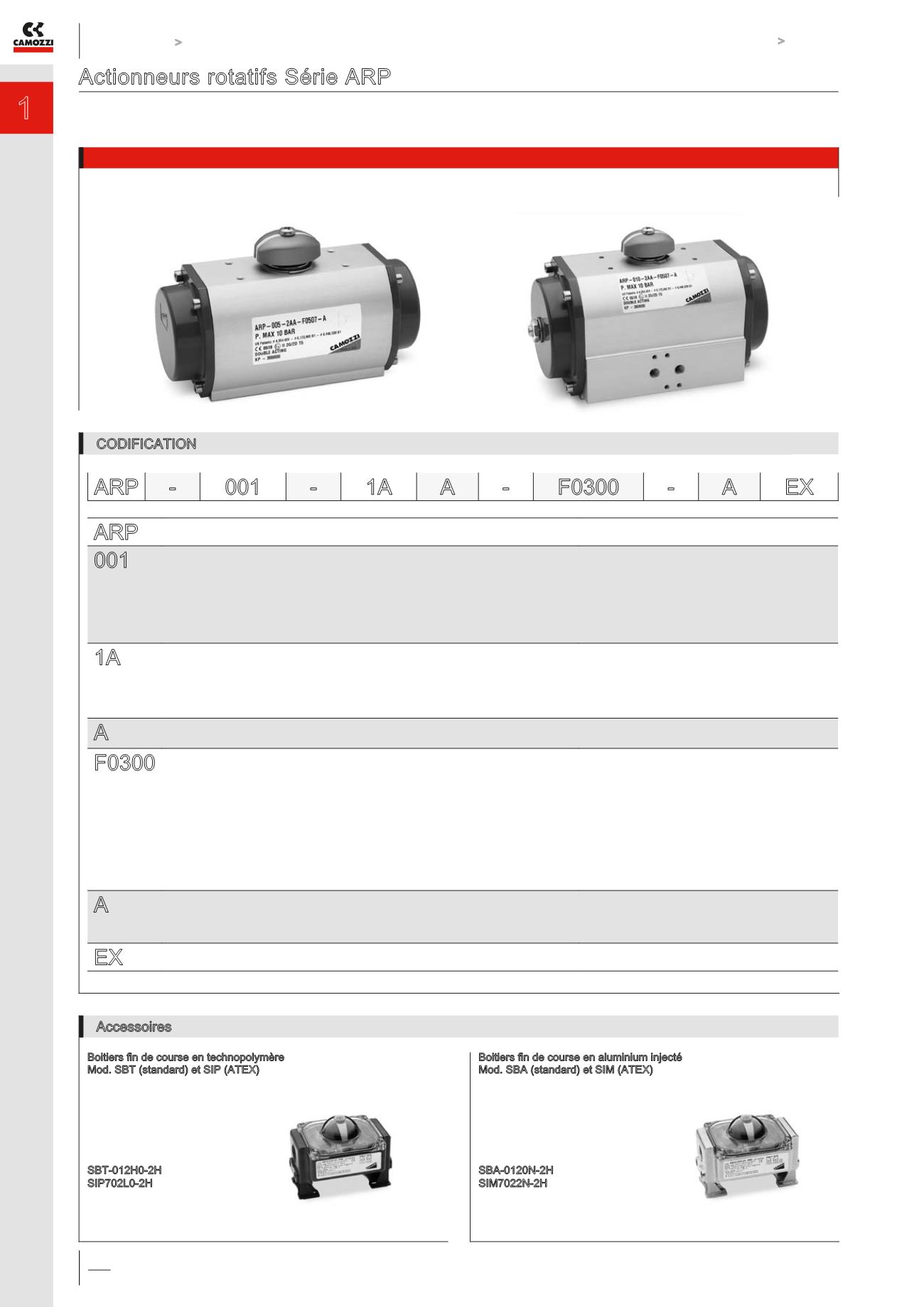

Actionneurs rotatifs Série ARP

Modèle “Pignon - Crémaillère”

Tailles:

1, 3, 5, 10, 12, 20, 35, 55, 70, 100, 150, 250, 400

Angle de rotation: 90°

CODIFICATION

ARP -

001 -

1A A -

F0300 -

A EX

ARP

SERIE

001

TAILLE:

001 = couple 9 Nm 055 = couple 597 Nm

003 = couple 24 Nm 070 = couple 825 Nm

005 = couple 50 Nm 100 = couple 1122 Nm

010 = couple 100 Nm 150 = couple 1655 Nm

012 = couple 120 Nm 250 = couple 2648 Nm

020 = couple 200 Nm 400 = couple 4800 Nm

035 = couple 370 Nm

FONCTIONNEMENT:

1A = simple effet, pression mini de 4 bars

1B = simple effet, pression mini de 5 bars

1C = simple effet, pression mini de 5,5 bars

1D = simple effet, pression mini de 6 bars

2A = double effet

SYMBOLES PNEUMATIQUES *

CD19

CD17

ANGLE DE ROTATION:

A = 90°

F0300

PLAN DE POSE VANNE (ISO 5211):

F0300 = bride F03 et carré 9 mm

F0305 = bride F03 + Bride F05 et carré 9 mm

F0400 = bride F04 et carré 11 mm

F0507 = bride F05 + Bride F07 et carré 14 mm

F0705 = bride F07 + Bride F05 et carré 17 mm

F0710 = bride F07 + Bride F10 et carré 17 mm

F1007 = bride F10 + Bride F07 et carré 22 mm

F1210 = bride F12 + Bride F10 et carré 27 mm

F1400 = bride F14 et carré 36 mm

F1600 = bride F16 et carré 46 mm

F2516 = bride F25 + Bride F16 et carré 55 mm

MATERIAUX:

A = standard anodisé

C = Traitement nikel C.N.I . Kanigen

W = tous joints (130°)

Certification ATEX

* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre

Accessoires

Boitiers fin de course en technopolymère

Mod. SBT (standard) et SIP (ATEX)

Mod. SIP: version ATEX

avec protection Ex II 2 G/D

EEx ia IIC T6 pour zones

1, 2, 21 et 22

Mod.

SBT-012H0-2H

SIP702L0-2H

Boitiers fin de course en aluminium injecté

Mod. SBA (standard) et SIM (ATEX)

Mod. SIM: version ATEX

avec protection Ex II 2 G/D

EEx ia IIC T6 pour zones

1, 2, 21 et 22

Mod.

SBA-0120N-2H

SIM7022N-2H
