MOUVEMENT > Série QX
■ = Double effet

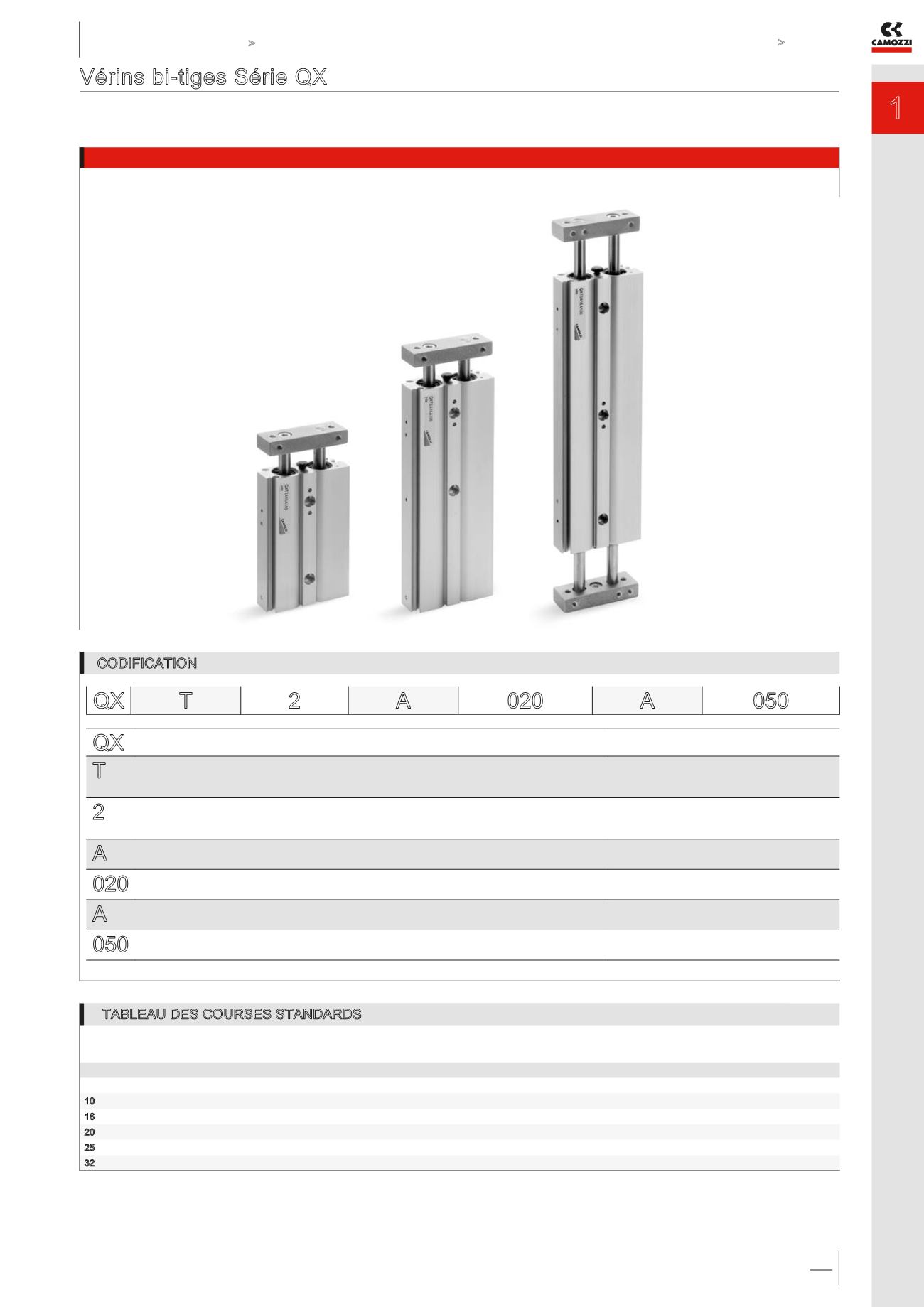

Vérins bi-tiges Série QX
Double effet, magnétique, guidé
ø 10x2, 16x2, 20x2, 25x2, 32x2 mm (double piston)
CODIFICATION
QX SERIE
T VERSION:
T = palier lisse bronze
B = roulement linéaire à billes
2 FONCTIONNEMENT :
2 = double effet, bride simple, alimentation latérale
3 = double effet tige traversante, bride double, alimentation latérale
SYMBOLES PNEUMATIQUES *
CD15
CD16
A MATERIAUX:
A = corps aluminium anodisé, tige inox roulée AISI 303 (QXT) ou INOX C50 trempé (QXB)
020 ALESAGE:
010 = 10 mm - 016 = 16 mm - 020 = 20 mm - 025 = 25 mm - 032 = 32 mm
A ACCESSOIRES:
A = standard
050 COURSE:
de 10 à 100
QX T 2 A 020 A 050
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
Ø 10 20 30 40 50 75 100
10 ■ ■ ■ ■ ■ ■
16 ■ ■ ■ ■ ■ ■ ■
20 ■ ■ ■ ■ ■ ■ ■
25 ■ ■ ■ ■ ■ ■ ■
32 ■ ■ ■ ■ ■ ■ ■
