Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.8
25
1
1
MOUVEMENT
MOUVEMENT >
Série 14

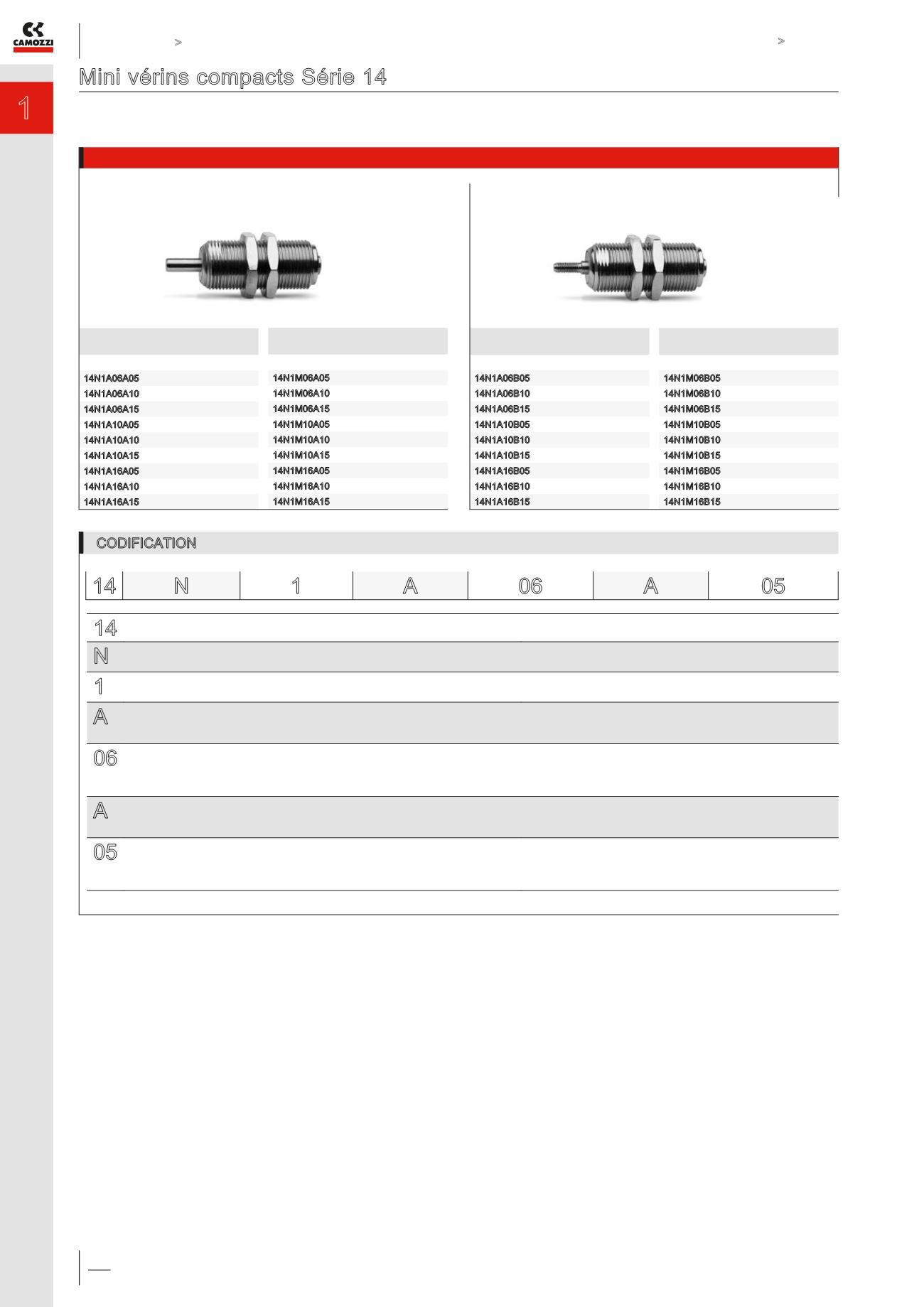

Mini vérins compacts Série 14
Simple effet
ø 6, 10, 16 mm et courses 5, 10, 15 mm
Avec cartouche intégrée ø 4 ou taraudage M5
Avec tige lisse
Avec tige filetée
CODIFICATION
14
SERIE
N
VERSION:
N = non magnétique
1
FONCTIONNEMENT:
1 = simple effet
SYMBOLE PNEUMATIQUE *
CS01
A
TYPE DE CONNEXION:
A = cartouche intégrée ø 4
M = taraudage M5
06
ALESAGE:
06 = 6 mm
10 = 10 mm
16 = 16 mm
A
CONSTRUCTION:
A = tige lisse non filetée
B = tige filetée
05
COURSE:
05 = 5 mm
10 = 10 mm
15 = 15 mm
14 N
1
A
06
A
05
DIMENSIONS
Raccord intégré
Mod.
Ø COURSE
14N1A06A05
6
5
14N1A06A10
6
10
14N1A06A15
6
15
14N1A10A05
10
5
14N1A10A10
10
10
14N1A10A15
10
15
14N1A16A05
16
5
14N1A16A10
16
10
14N1A16A15
16
15
DIMENSIONS
Orifice taraudé
Mod.
Ø COURSE
14N1M06A05
6
5
14N1M06A10
6
10
14N1M06A15
6
15
14N1M10A05
10
5
14N1M10A10
10
10
14N1M10A15
10
15
14N1M16A05
16
5
14N1M16A10
16
10
14N1M16A15
16
15
DIMENSIONS
Raccord intégré
Mod.
Ø COURSE
14N1A06B05
6
5
14N1A06B10
6
10
14N1A06B15
6
15
14N1A10B05
10
5
14N1A10B10
10
10
14N1A10B15
10
15
14N1A16B05
16
5
14N1A16B10
16
10
14N1A16B15
16
15
DIMENSIONS
Orifice taraudé
Mod.
Ø COURSE
14N1M06B05
6
5
14N1M06B10
6
10
14N1M06B15
6
15
14N1M10B05
10
5
14N1M10B10
10
10
14N1M10B15
10
15
14N1M16B05
16
5
14N1M16B10
16
10
14N1M16B15
16
15
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
