PROGRAMME DE FABRICATION > Version 8.8
1
MOUVEMENT
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
MOUVEMENT > Série 27

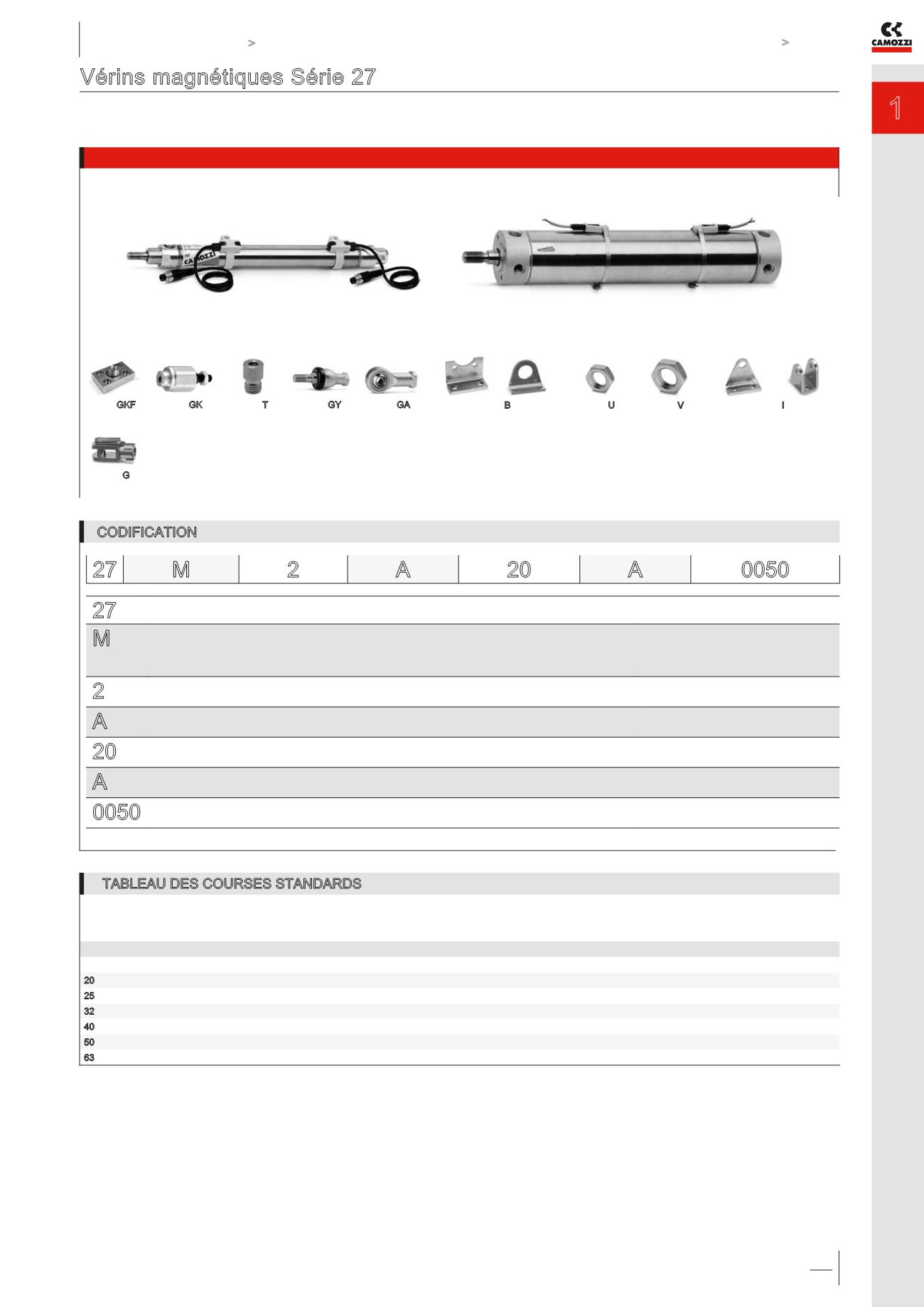

Vérins magnétiques Série 27
Double effet, magnétique
ø 20, 25, 32, 40, 50, 63 mm
CODIFICATION
27 SERIE
M VERSION:
M = alimentation latérale pour fixation charnière arrière, standard pour ø 20-25-32-40
T = alimentation arrière axiale pour ø 20-25-32-40
U = alimentation arrière latérale, standard pour ø 20-25-32-40-50-63
2 FONCTIONNEMENT:
2 = double effet
SYMBOLE PNEUMATIQUE *
CD08
A MATERIAUX:
A = tige inox roulée, tube inox
20 ALESAGE:
20 = 20 mm - 25 = 25 mm - 32 = 32 mm - 40 = 40 mm - 50 = 50 mm - 63 = 63 mm
A ACCESSOIRES:
A = standard
0050 COURSE:
10 ÷ 1000 mm
27 M 2 A 20 A 0050
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
Mod. 27M et 27T (ø 20 ÷ 40) et Mod. 27U (ø 20 ÷ 63)
Ø 10 25 40 50 80 100 125 160 200 250 300 320 400 500
20 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
32 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
40 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
50 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
63 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Mod. V Mod. GKF
Mod. G
Mod. B Mod. U Mod. I Mod. GA Mod. T Mod. GK Mod. GY
