MOUVEMENT
MOUVEMENT > Série 42

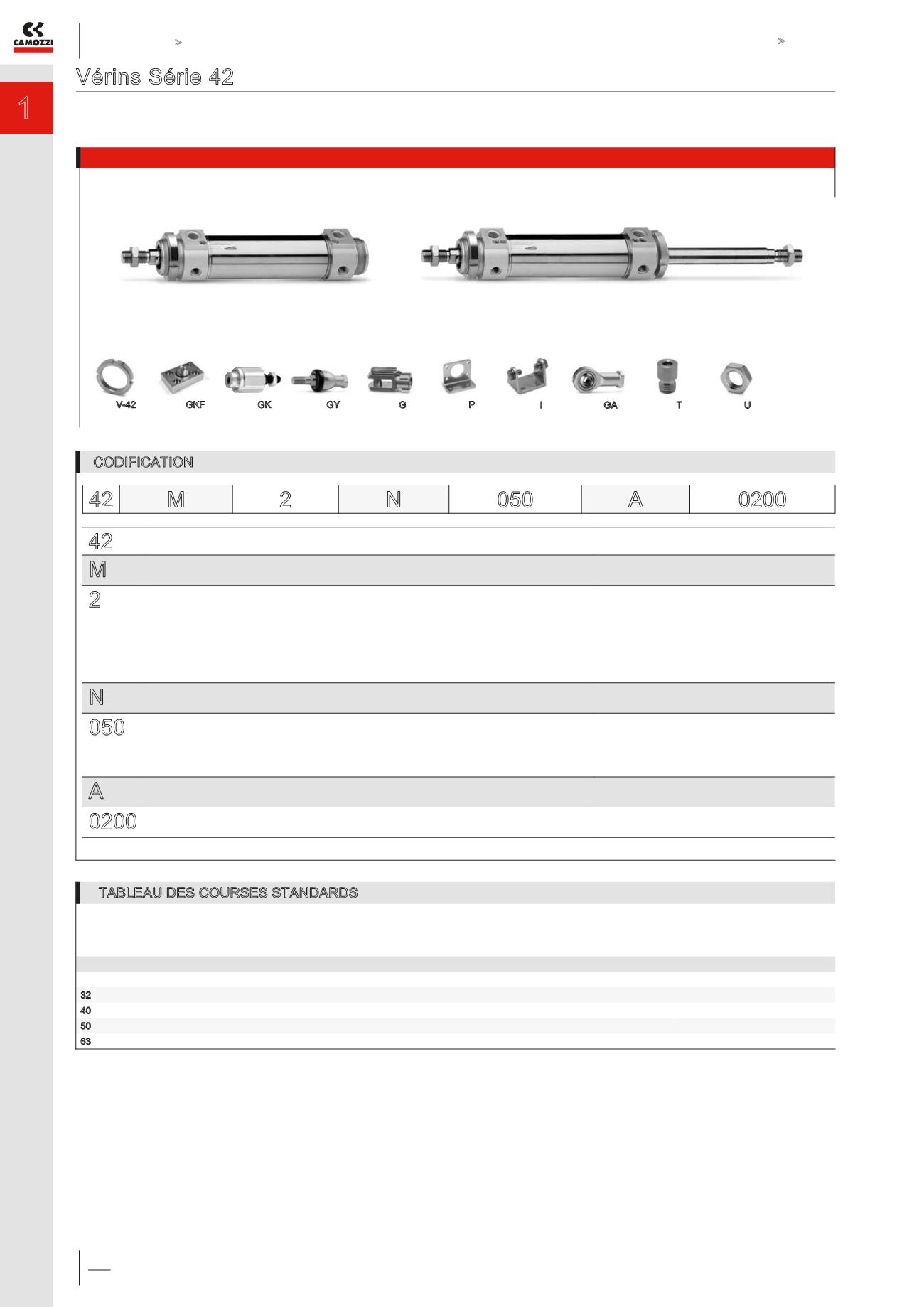

Vérins Série 42
Simple et double effet, magnétique, amorti
ø 32, 40, 50, 63 mm
CODIFICATION
42 SERIE
M VERSION:
M= standard, magnétique
2 FONCTIONNEMENT:
1 = simple effet, ressort avant
2 = double effet, amortissement avant et arrière
3 = double effet, non-amorti
4 = double effet, amortissement arrière
5 = double effet, amortissement avant
6 = double effet, tige traversante, amortissement avant et arrière
7 = simple effet, tige traversante
SYMBOLES PNEUMATIQUES *
CS12
CD09
CD08
CD10
CD11
CD13
CS13
N MATERIAUX:
N = tige inox roulée AISI 420B, tube inox AISI 304, joints NBR
050 ALESAGE:
032 = 32 mm
040 = 40 mm
050 = 50 mm
063 = 63 mm
A ACCESSOIRES:
A = standard (écrou de nez et écrou de tige)
0200 COURSE:
10 ÷ 1000 mm
42 M 2 N 050 A 0200
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
✖ = Double effet
■ = Simple effet
Ø 25 50 75 80 100 125 150 160 200 250 300 320 400 500
32 ✖ ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
40 ✖ ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
50 ✖ ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ✖ ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
Mod. GK Mod. V-42 Mod. GA Mod. T Mod. U Mod. I Mod. GY Mod. G Mod. GKF Mod. P
