CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7
CONTROLE >
Série PN

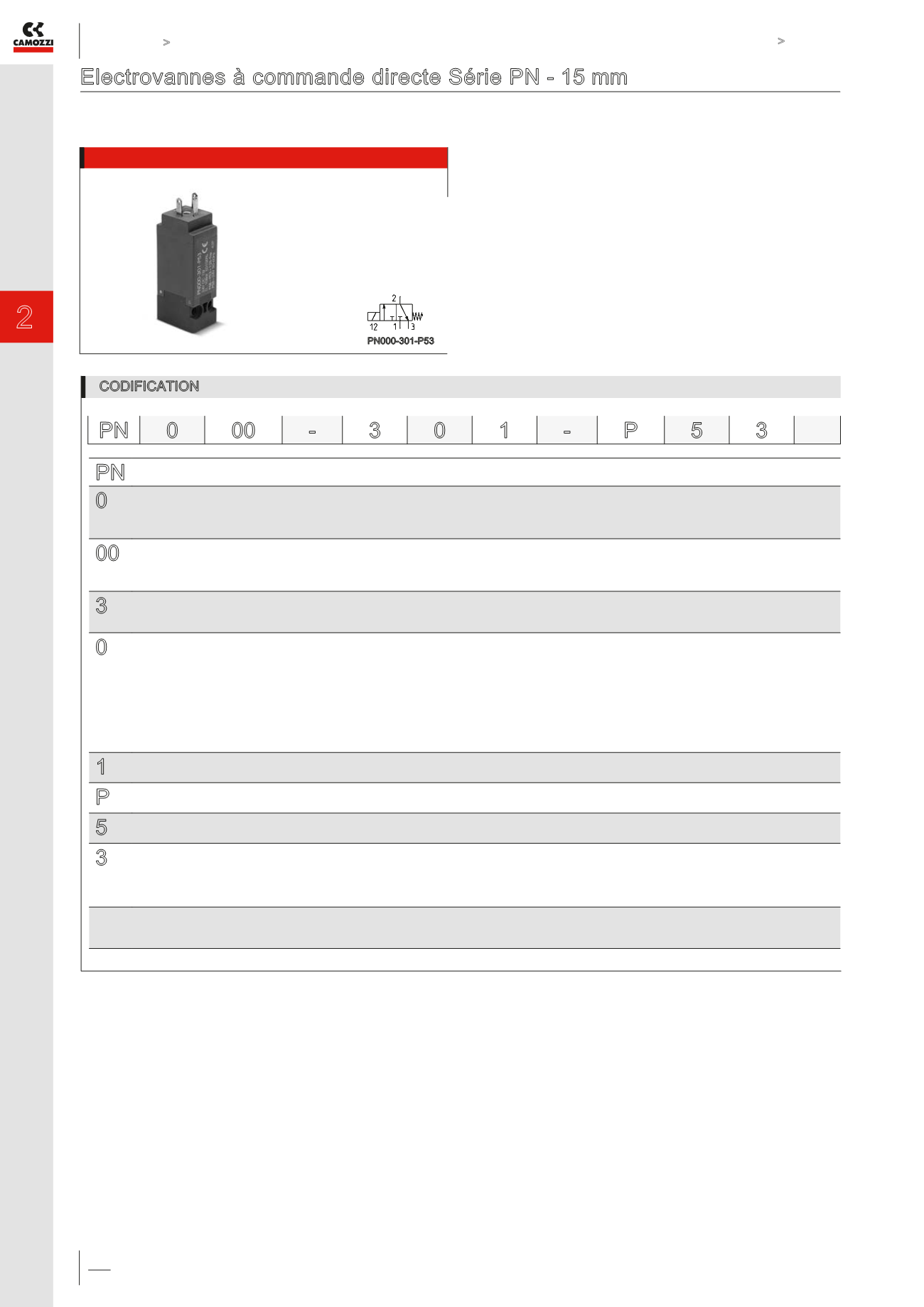

Electrovannes à commande directe Série PN - 15 mm
3/2 voies, Normalement Fermé (NF). Les électrovannes sont utilisables sur embases simples (raccordement M5) ou sur
embases multiples (raccordement M5 ou cartouches ø 3 et 4)
Pour plus d’informations sur les accessoires compatibles, voir page 67
CODIFICATION
PN
SERIE
0
MONTAGE:
0 = embase simple
1 = embase multiple simple
2 = embase multiple double
00
NOMBRE DE POSTES:
00 = interface
01 = embase simple (seulement M5)
02 ÷ 99 = nombre de postes
3
NOMBRE D’ORIFICES - FONCTION:
0 = embase multiple ou simple
3 = 3 voies NF
0
RACCORDEMENT ELECTROVANNE:
0 = interface (électrovanne seule)
RACCORDEMENT EMBASE MULTIPLE (pour Séries W, P et PN):
2 = M5 sorties latérales
3 = ø 3 sorties latérales
4 = ø 4 sorties latérales
6 = M5 sorties arrières
7 = ø 3 sorties arrières
8 = ø 4 sorties arrières
1
DIAMETRE NOMINAL - PRESSION MAX.:
1 = ø 0,8 (1W) 10 bar (NF) seulement 24V
P
MATERIAU CORPS:
P = corps PBT, joint clapet PU
5
CONNEXION ELECTRIQUE:
5 = 3 fiches plates (écartement 9,4 mm)
3
TENSION D’ALIMENTATION:
3 = 24V DC
4 = 48V DC
6 = 110V DC
7 = 205V DC
TENSION D’ALIMENTATION:
= standard, avec vis pour montage sur interface plastique
M = avec vis pour montage sur interface métallique (sur demande)
PN 0 00 -
3 0 1 -
P 5 3
Mod. PN000-301-P53
