Série PD

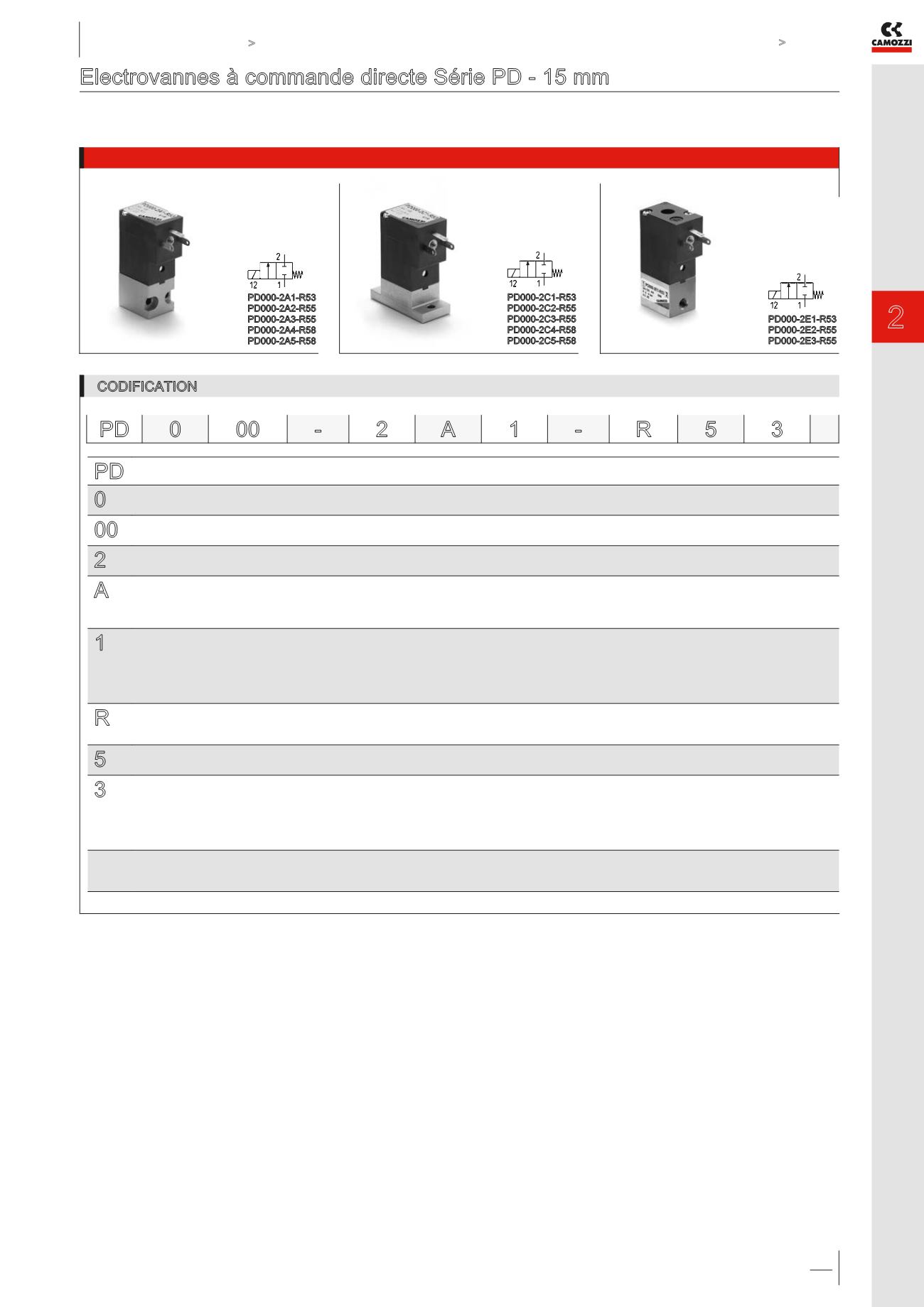

Electrovannes à commande directe Série PD - 15 mm
2/2 voies
Normalement Fermé (NF)
Pour plus d’informations sur les accessoires compatibles, voir page 67
Mod. PD000-2A1-R53
PD000-2A2-R55
PD000-2A3-R55
PD000-2A4-R58
PD000-2A5-R58
Mod. PD000-2C1-R53
PD000-2C2-R55
PD000-2C3-R55
PD000-2C4-R58
PD000-2C5-R58
Mod. PD000-2E1-R53
PD000-2E2-R55
PD000-2E3-R55
CODIFICATION
PD
SERIE
0
MONTAGE:
0 = électrovanne seule
00
NOMBRE DE POSTES:
00 = interface
2
NOMBRE D’ORIFICES - FONCTION:
2 = 2 voies NF
A
MATERIAU DU CORPS ET RACCORDEMENT ELECTROVANNE:
A = corps aluminium, plan de pose pneumatique arrière
C = corps aluminium, plan de pose pneumatique inférieur
E = corps laiton, raccordement M5 (pour ø jusqu’à 1,6 mm)
1
DIAMETRE NOMINAL:
1 = ø 0.8
2 = ø 1.2
3 = ø 1.6
4 = ø 2
5 = ø 2.5
R
MATERIAU CLAPET:
R = NBR
F = FKM (sur demande)
5
CONNEXION ELECTRIQUE:
5 = 3 fiches plates (écartement 9,4 mm)
3
TENSION D’ALIMENTATION:
1 = 12V DC 1W
2 = 12V DC 2W
3 = 24V DC 1W
5 = 24V DC 2W
8 = 24V DC 4W
FIXATION:
= standard, avec vis pour montage sur interface métallique
P = avec vis pour montage sur interface plastique
PD 0 00 -
2 A 1 -
R 5 3
