CONTROLE >
Série PDV

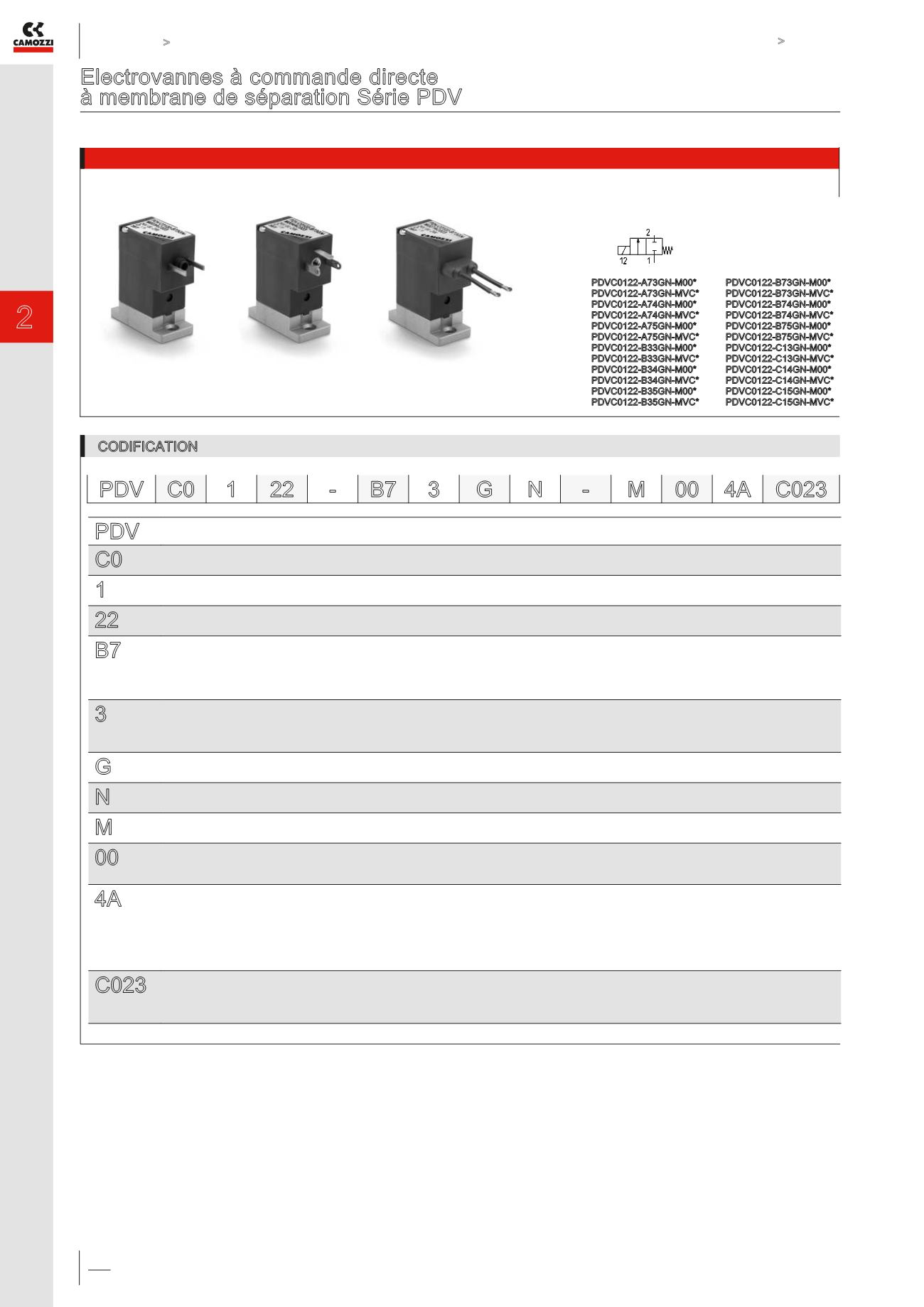

Electrovannes à commande directe
à membrane de séparation Série PDV
2/2 voies, Normalement Fermé (NF)
Pour plus d’informations sur les accessoires compatibles, voir page 67
CODIFICATION
PDV
SERIE
C0
TYPE DE CORPS:
0 = corps avec plan de pose
1
NOMBRE D’ORIFICES - FONCTION:
1 = 2/2 voies NF
22
RACCORDEMENT PNEUMATIQUE:
22 = plan de pose PDV, 2 voies
B7
DIAMETRE NOMINAL:
A7 = ø 0.8 mm
B3 = ø 1.2 mm
B7 = ø 1.6 mm
C1 = ø 2.0 mm
3
MATERIAU JOINT:
3 = FKM
4 = EPDM
5 = FFKM
G
MATERIAU CORPS:
G = PEEK
N
COMMANDE MANUELLE:
N = non prévue
M
FIXATION:
M = vis pour plan de pose métal
00
OPTIONS:
00 = sans
VC = pour applications au vide
4A
CONNEXION ELECTRIQUE:
3A = connecteur DIN 43650 (forme C) espacement 8 mm
3C = connecteur DIN 43650 (forme C) espacement 8 mm, bobine tournée de 180°
4A = connecteur DIN 43650 (forme C) espacement 9.4 mm
4C = connecteur DIN 43650 (forme C) espacement 9.4 mm, bobine tournée de 180°
7A = 2 fils (L = 300 mm)
7C = 2 fils (L = 300 mm), bobine tournée de 90°
C023
TENSION D’ALIMENTATION - CONSOMMATION:
C017 = 6V DC 2W
C020 = 12V DC 2W
C023 = 24V DC 2W
PDV C0 1 22 - B7 3 G N -
M 00 4A C023
Mod. PDVC0122-A73GN-M00*
PDVC0122-A73GN-MVC*
PDVC0122-A74GN-M00*
PDVC0122-A74GN-MVC*
PDVC0122-A75GN-M00*
PDVC0122-A75GN-MVC*
PDVC0122-B33GN-M00*
PDVC0122-B33GN-MVC*
PDVC0122-B34GN-M00*
PDVC0122-B34GN-MVC*
PDVC0122-B35GN-M00*
PDVC0122-B35GN-MVC*
* =
pour compléter le code, ajouter la
CONNEXION ELECTRIQUE (4A ou 4C) et la TENSION D’ALIMENTATION (voir CODIFICATION)
PDVC0122-B73GN-M00*
PDVC0122-B73GN-MVC*
PDVC0122-B74GN-M00*
PDVC0122-B74GN-MVC*
PDVC0122-B75GN-M00*
PDVC0122-B75GN-MVC*
PDVC0122-C13GN-M00*
PDVC0122-C13GN-MVC*
PDVC0122-C14GN-M00*
PDVC0122-C14GN-MVC*
PDVC0122-C15GN-M00*
PDVC0122-C15GN-MVC*
