PROGRAMME DE FABRICATION > Version 8.7 CONTROLE > Série A
A SERIE
3 MONTAGE:
1 = plan de pose (24 x 24 mm) avec interface pivotante sur 360°
2 = plan de pose (24 x 24 mm) avec interface fixe
3 = corps fileté/taraudé
4 = corps avec décharge rapide
5 = plan de pose CNOMO fixe pour distributeurs ISO
6 = plan de pose (16 x 16 mm) avec interface pivotante sur 360°
A = électrovanne juxtaposable
B = îlot 2 électrovannes
C = îlot 3 électrovannes
D = îlot 4 électrovannes
E = îlot 5 électrovannes
F = îlot 6 électrovannes
G = îlot 7 électrovannes
H = îlot 8 électrovannes
K = îlot 9 électrovannes
L = îlot 10 électrovannes
M = îlot 11 électrovannes
N = îlot 12 électrovannes
P = îlot 13 électrovannes
R = îlot 14 électrovannes
S = îlot 15 électrovannes
3 NOMBRE DE VOIES:
2 = 2 voies
3 = 3 voies
1 FONCTION:
1 = NF (Normalement Fermé)
2 = NO (Normalement Ouvert)
3 = NO en ligne
0 RACCORDEMENT:
1 2 3
0 M5 M5 M5
1 G1/8 G1/8 M5
3 M5 R1/8 M5
4 M5 R1/8 M5 avec commande manuelle
A OR interface pivotante M5
B OR interface fixe M5
C cartouche ø 4
C DIAMETRE NOMINAL:
C = ø 1,5
D = ø 2
E = ø 2,5
2 MATERIAU CORPS:
2 = laiton nickelé
3 = technopolymère
U7 MATERIAU BOBINE / TAILLE BOBINE:
A8 = PPS / 30x30
G7 = PA / 22x22
G8 = PA / 30x30 (seulement 24 V DC)
G9 = PA / 22x58
H8 = PA 6 V0 / 30x30
U7 = PET / 22x22
7 TENSION D’ALIMENTATION:
U7** G7** A8** H8** G9**
B 24V AC 50/60Hz - - 5VA 5,3VA -
C 48V AC 50/60Hz - - - 5,3VA -
D 110V AC 50/60Hz - - 5VA 5,3VA -
E 230V AC 50/60Hz - - 5VA 5,3VA -
F 380V AC 50/60Hz 7VA 7VA - - -
H 24V 50/60Hz 3,5VA 3,5VA - - -
12V DC 3,1W 3,1W - - -
K 72V DC 4,8W 4,8W - - -
110V AC 50/60Hz 3,8VA 3,8VA - - -
125V AC 50/60Hz 5,5VA 5,5VA - - -
K1* 72V DC 5,6W 5,6W - - -
110V AC 50/60Hz 5,8VA 5,8VA - - -
125V AC 50/60Hz 8,3VA 8,3VA - - -
J 230V AC 50/60Hz 3,5VA 3,5VA - - -
240V AC 50/60Hz 4VA 4VA - - -
1 6V DC 5,1W 5,1W - - -
2 12V DC 5W 5W - - -
3 24V DC 5W 5W 4W 5,4W 4/2W
4 48V DC 5,3W 5,3W 4W - -
6 110V DC 4,2W 4,2W - - -
7 24V DC 3,1W 3,1W - - -
48V AC 50/60 Hz 3,5VA 3,5VA - - -
71* 24V DC 3,1W 3,1W - - -
48V AC 50/60Hz 3,5VA 3,5VA - - -
9 48V DC 3,1W 3,1W - - -
10 110V DC 3,2W 3,2W - - -
* = seulement pour utilisation distributeur NO en ligne
** = le “0” doit être remplacé par la lettre/le chiffre du code tension

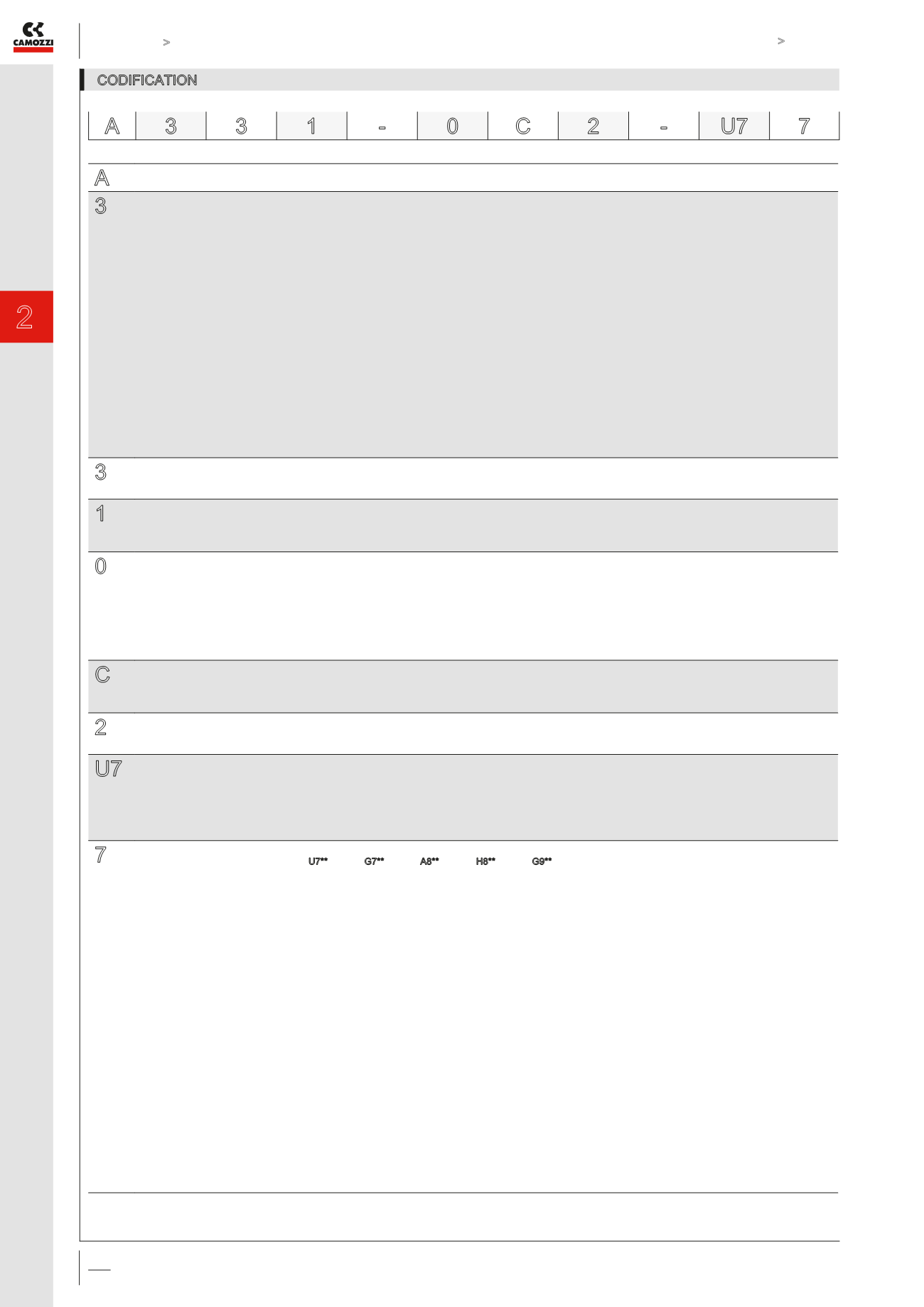

CODIFICATION
A 3 3 1 - 0 C 2 - U7 7
