CONTROLE
PROGRAMME DE FABRICATION
>
Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.CONTROLE >

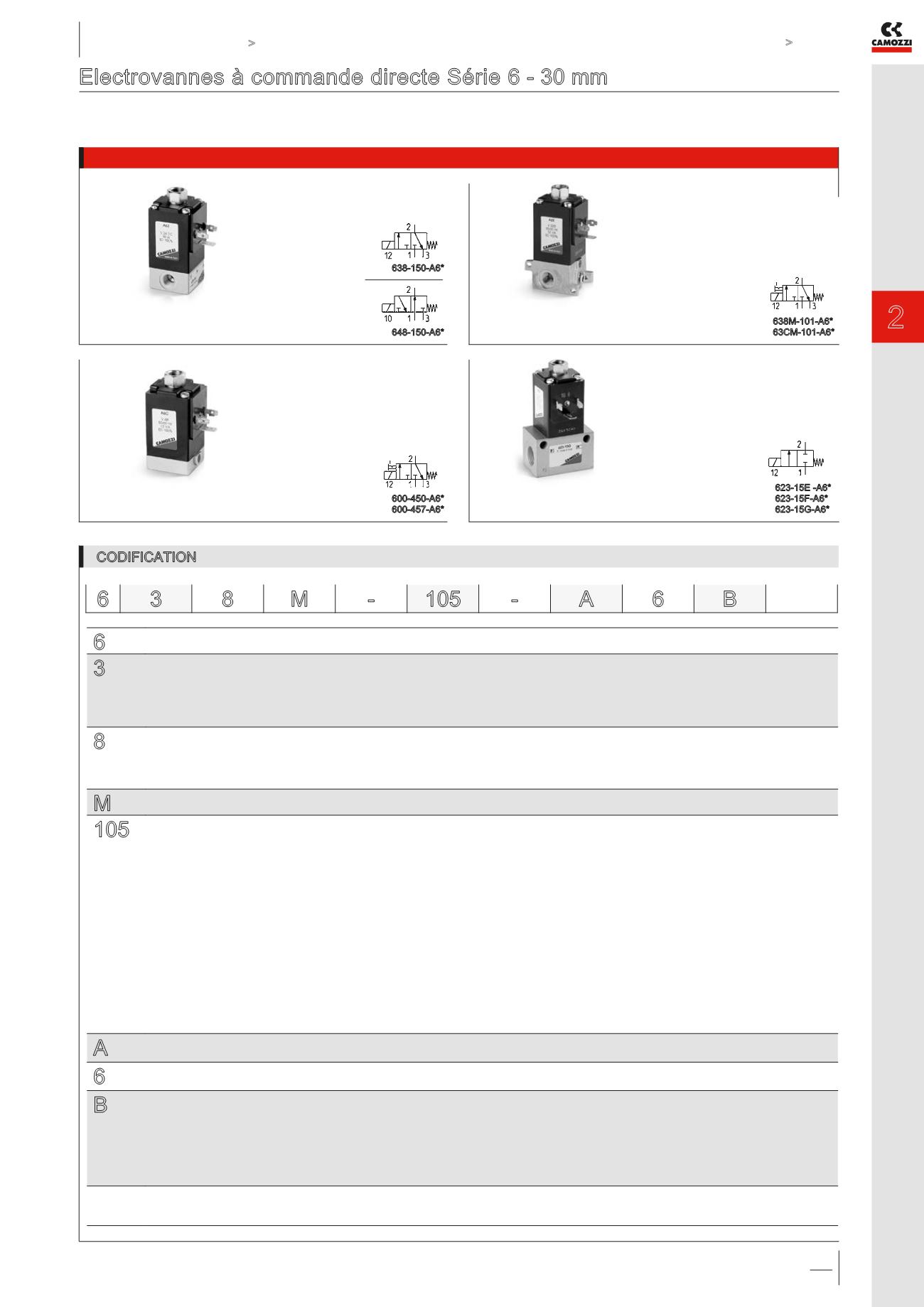

Série 6
Electrovannes à commande directe Série 6 - 30 mm
2/2 et 3/2 voies. Normalement Fermé (NF) et Normalement Ouvert (NO)
Raccordement: G1/8, G3/8. Cartouche ø 4. Disponible en version basse température jusqu’à -50°C
Pour plus d’informations sur les accessoires compatibles, voir page 67
CODIFICATION
6
SERIE
3
NOMBRE D’ORIFICES - FONCTION:
0 = interface
1 = 2 voies NO
2 = 2 voies NF
3 = 3 voies NF
4 = 3 voies NO
8
RACCORDEMENT:
0 = interface
3 = G3/8
8 = G1/8
C = cartouche
ø
4
M
M = électrovanne juxtaposable
105
MONTAGE:
150 = corps fileté
450 = plan de pose avec interface pivotante
457 = plan de pose avec interface fixe
101 = électrovanne juxtaposable solo
102 = îlot 2 électrovannes
103 = îlot 3 électrovannes
104 = îlot 4 électrovannes
105 = îlot 5 électrovannes
106 = îlot 6 électrovannes
107 = îlot 7 électrovannes
108 = îlot 8 électrovannes
109 = îlot 9 électrovannes
110 = îlot 10 électrovannes
111 = îlot 11 électrovannes
112 = îlot 12 électrovannes
113 = îlot 13 électrovannes
114 = îlot 14 électrovannes
115 = îlot 15 électrovannes
A
MATERIAU BOBINE:
A = PPS
6
TAILLE BOBINE:
6 = 32x32
B
TENSION D’ALIMENTATION:
B = 24V 50/60Hz
D = 110V 50/60 Hz
E = 230V 50/60 Hz
2 = 12V DC
3 = 24V DC
4 = 48V DC
6 = 110V DC
VERSION :
= standard
LT = basse température
Mod. 638-150-A6*
Mod. 648-150-A6*
Mod. 638M-101-A6*
63CM-101-A6*
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
Mod. 600-450-A6*
600-457-A6*
Mod. 623-15E -A6*
623-15F-A6*
623-15G-A6*
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
* =
Choisir la bobine souhaitée
(voir EXEMPLES DE CODIFICATION)
6 3 8 M -
105 -
A 6 B
