Сервораспределители Серии LRPA4 – Регулирование давления
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
784
2
/15.25.

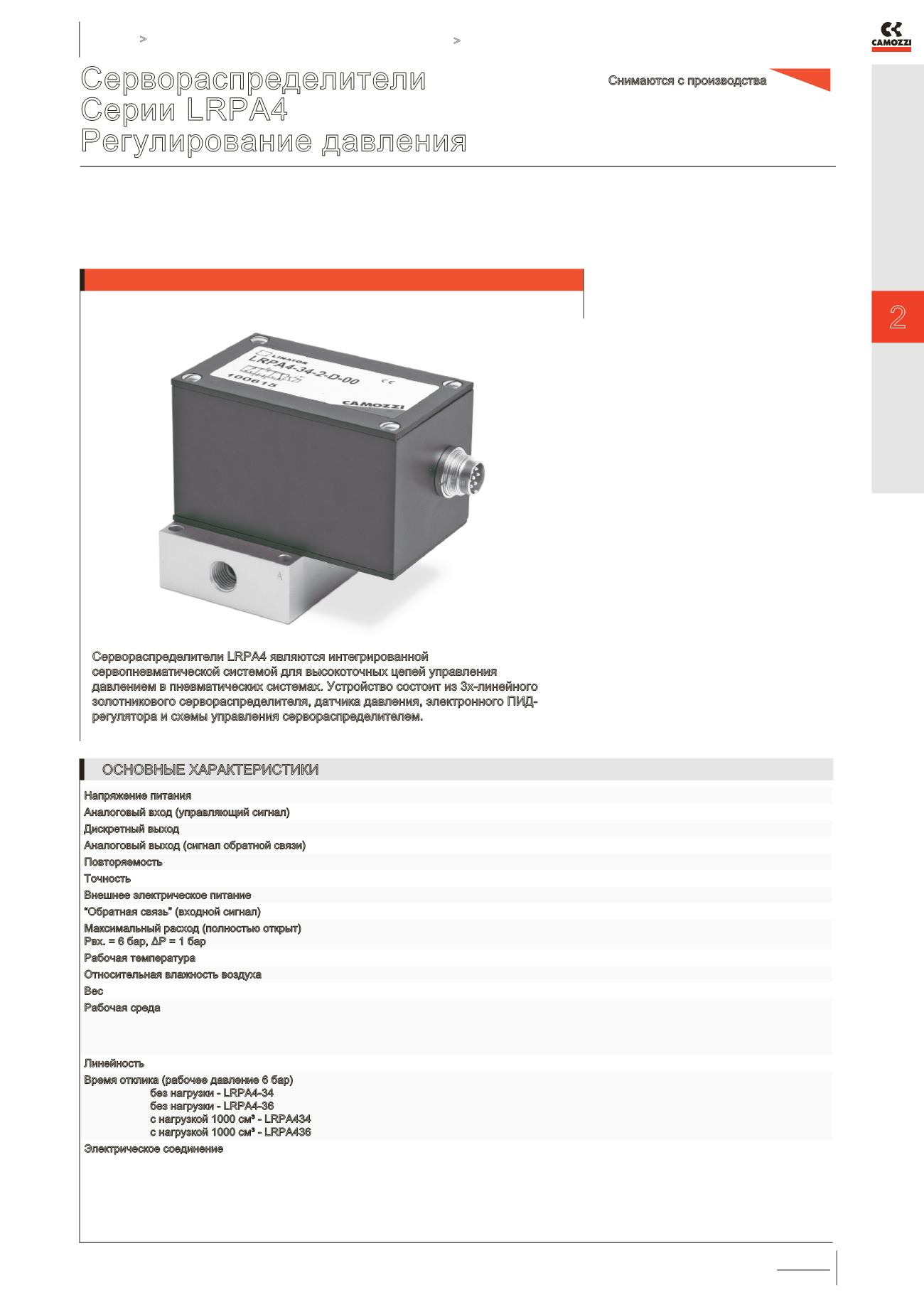

Сервораспределители
Серии LRPA4
Регулирование давления
3/3 лин./поз. сервораспределители для регулирования давления (ø 4-6 мм)
Сервораспределители LRPA4 являются интегрированной
сервопневматической системой для высокоточных цепей управления
давлением в пневматических системах. Устройство состоит из 3х-линейного
золотникового сервораспределителя, датчика давления, электронного ПИД-
регулятора и схемы управления сервораспределителем.
Мод. LRPA может использоваться с
внешним датчиком давления вместо
внутреннего, что актуально при
значительном расстоянии между
сервораспределителем и полостью.
Также данная опция позволяет
реализовать обратную связь не по
давлению, а с помощью датчиков других
физических величин (силы, момента,
скорости и др.)
»
»
С поворотным
золотником, уплотнение
металл по металлу
»
»
Встроенный датчик
давления и ПИД-регулятор
»
»
Управление давлением
с высокой точностью
благодаря использованию
обратной связи
»
»
Наличие разъема для
внешнего датчика давления
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Напряжение питания
24 V DC ± 10%, максимальная пульсация 0.5 V, максимальный ток 0,8 A
Аналоговый вход (управляющий сигнал)
0-10 V (100 кΩ); 0-20мA (500 Ω); 4-20мA (500 Ω)
Дискретный выход
“СИГНАЛ ГОТОВНОСТИ”: GND, максимум 20 мA, без защиты от перегрузки
Аналоговый выход (сигнал обратной связи)
0-10 V DC, максимум 10 мA
Повторяемость
< 0.03 % от максимального диапазона выходного сигнала датчика
Точность
< 0,1% от максимального диапазона выходного сигнала датчика
Внешнее электрическое питание
не более 24 V DC, максимальный ток 100 мA
“Обратная связь” (входной сигнал)
0-10 V (100 кΩ); 0-20 мA (500 Ω); 4-20 мA (625 Ω)
Максимальный расход (полностью открыт)
Рвх. = 6 бар, ΔР = 1 бар
300 Нл/мин (LRPA4-34)
450 Нл/мин (LRPA4-36)
Рабочая температура
0°C ÷ 50°C
Относительная влажность воздуха
максимум 90%
Вес
приблизительно 1,0 кг
Рабочая среда
очищенный воздух без необходимости маслораспыления. Требуется
последовательная установка центробежных фильтров 25 мкм и 5 мкм и
коалесцентного фильтра 1 мкм, обеспечивающих класс очистки воздуха по
стандарту ISO 8573-1:2010 [2:8:2]. Инертные газы.
Линейность
< ± 0,01 %
Время отклика (рабочее давление 6 бар)
без нагрузки - LRPA4-34
без нагрузки - LRPA4-36
с нагрузкой 1000 см³ - LRPA434
с нагрузкой 1000 см³ - LRPA436
Электрическое соединение
разъем M16 7-ми контактный (исполнение с внутренним датчиком)
разъем M16 4-х контактный (для соединения с внешним датчиком)
Снимаются с производства
2.5 ÷ 3 бар 2.5 ÷ 2 бар 2.5 ÷ 5 бар
8
13
18
7
9
12
50
100
240
35
65
145
