MOUVEMENT
MOUVEMENT > Séries 16, 24 et 25

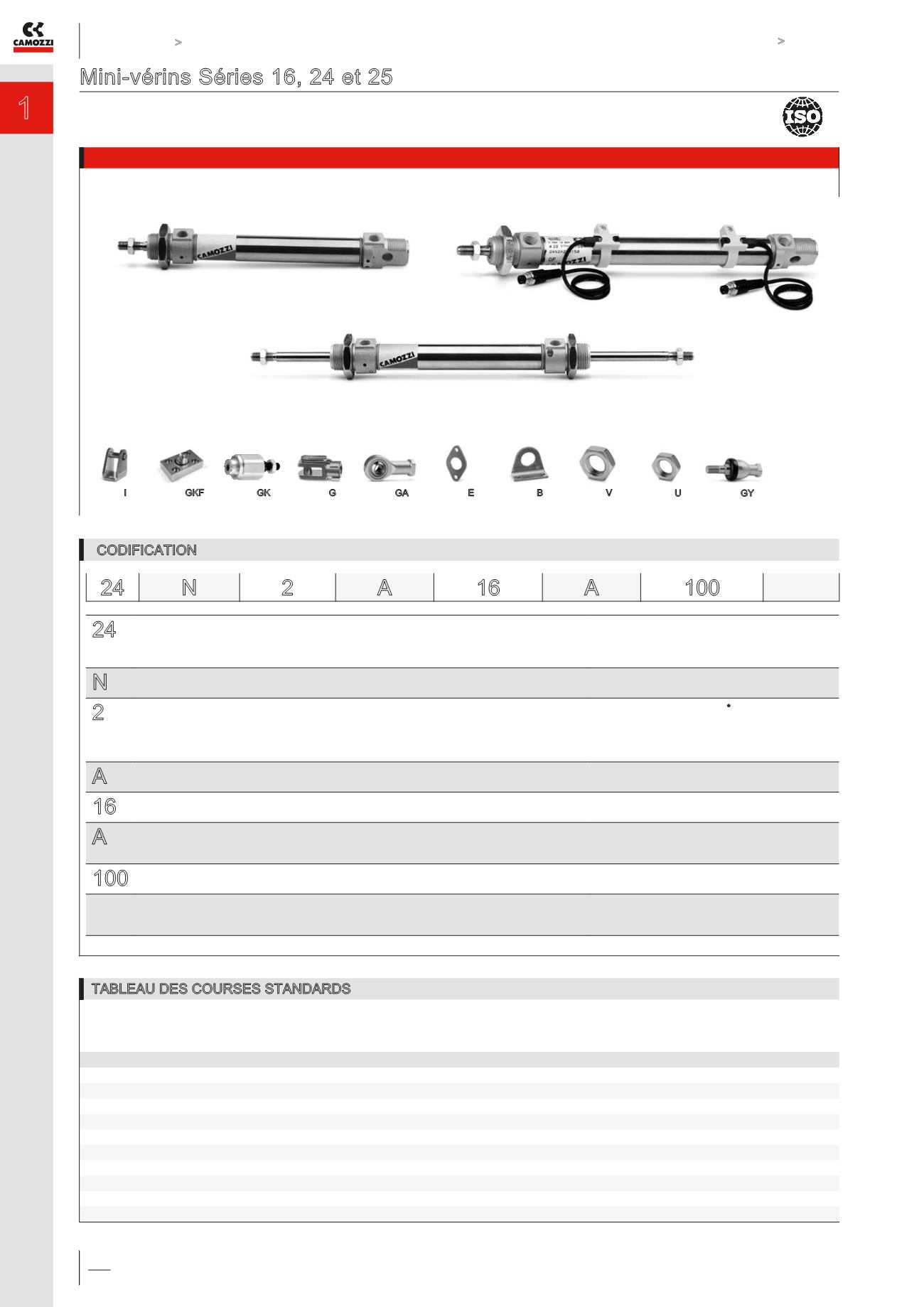

Mini-vérins Séries 16, 24 et 25
Simple et double effet CETOP RP52-P DIN/ISO 6432
Série 16: ø 8, 10, 12 mm. Série 24: ø 16, 20, 25 mm - magnétique
Série 25: 16, 20, 25 mm - magnétique et amorti
TABLEAU DES COURSES STANDARDS
■ = Double effet
✖ = Simple effet
Série Ø 10 25 40 50 80 100 125 160 200 250 300 320 400 500
16 8 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■
16 10 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■
16 12 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■
24 16 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
24 20 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
24 25 ■✖ ■✖ ■✖ ■✖ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 16 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 20 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 25 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
CODIFICATION
24 SERIE:
16 = non-magnétique, amortissement élastique
24 = magnétique, amortissement élastique
25 = magnétique, amortissement pneumatique réglable
N VERSION:
N = standard
2 FONCTIONNEMENT:
1 = simple effet, ressort avant, non amorti
2 = double effet
3 = double effet, tige traversante
7 = simple effet, tige traversante
SYMBOLES PNEUMATIQUES *
CS02 (s. 16) - CS06 (s. 24)
CD01 (s. 16) - CD07 (s. 24) - CD09 (s. 25)
CD05 (s. 16) - CD12 (s. 24) - CD13 (s. 25)
CS04 (s. 16) - CS10 (s. 24)
A MATERIAUX:
A = tige inox roulée AISI 303 - tube Inox AISI 304 - Fonds AL anodisé
16 ALESAGE:
08 = 8 mm - 10 = 10 mm - 12 = 12 mm - 16 = 16 mm - 20 = 20 mm - 25 = 25 mm
A ACCESSOIRES:
A = standard (écrou de nez et écrou de tige)
RL = vérin avec bloqueur de tige (ø 20 - ø 25)
100 COURSE:
Série 16 ø 8 ÷ ø 10: 10 - 250 mm; ø 12: 10 - 300 mm / Séries 24 et 25 ø 16: 10 - 600 mm; ø 20 - ø 25: 10 - 1000 mm
= standard
V = joint de tige FKM
W = tous joints FKM, +130°C (seulement 25)
24 N 2 A 16 A 100
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
Mod. GK Mod. I Mod. GY Mod. U Mod. B Mod. G Mod. GA Mod. V Mod. GKF Mod. E
