MOUVEMENT
MOUVEMENT >
Série 41

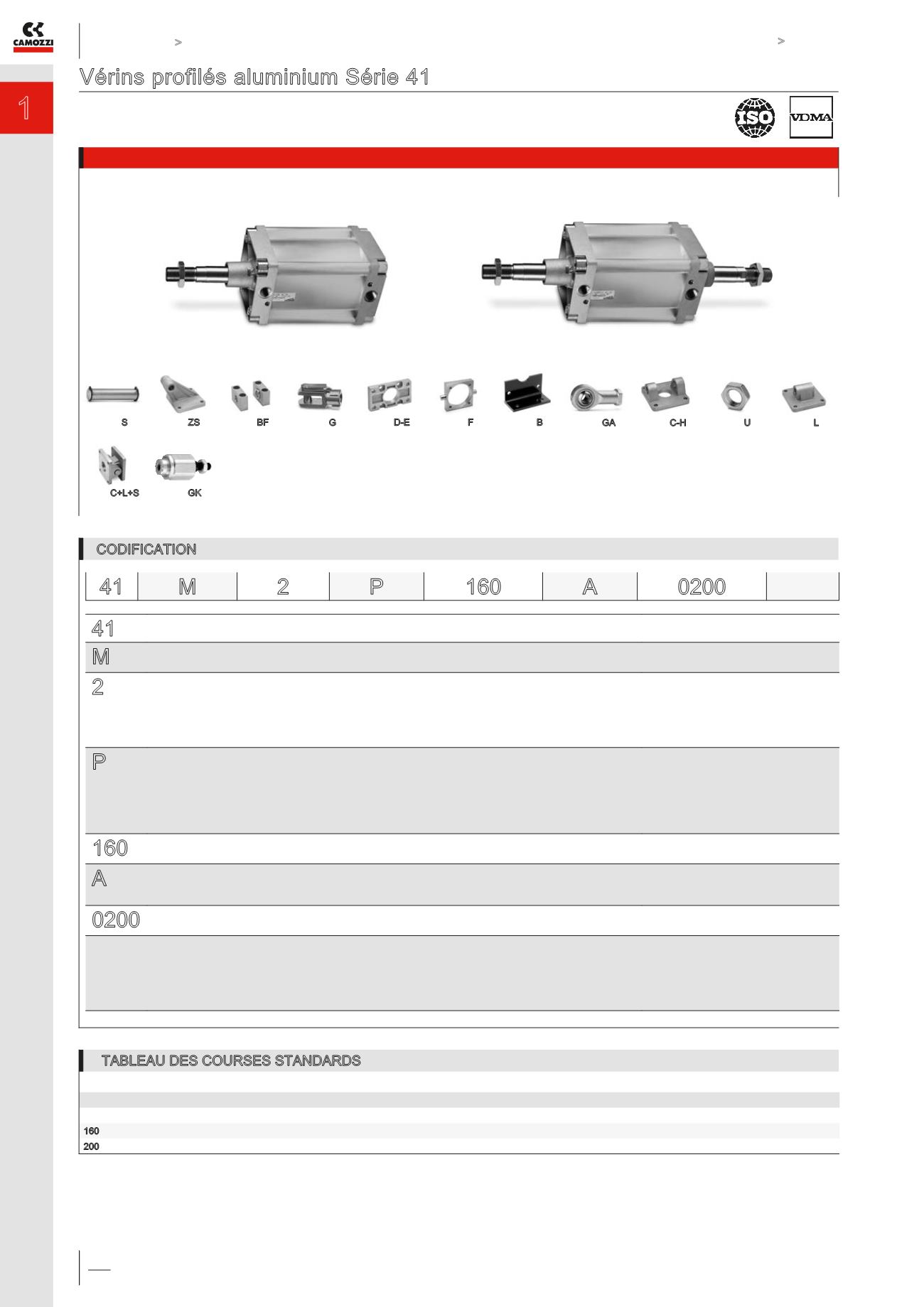

Vérins profilés aluminium Série 41
Double effet, amorti, magnétique
DIN/ISO 6431 / VDMA 24562
ø160, 200 mm
TABLEAU DES COURSES STANDARDS
✖ = Double effet
Ø 25
50
75
80
100
125
150
160
200
250
300
320
400
500
160
✖
✖
✖
✖
✖
✖
200
✖
✖
✖
CODIFICATION
41
SERIE
M
VERSION:
M = standard, magnétique
2
FONCTIONNEMENT:
2 = double effet, amortissement avant et arrière
3 = double effet, non-amorti
4 = double effet, amortissement arrière
5 = double effet, amortissement avant
6 = double effet, tige traversante, amortissement avant et arrière
SYMBOLES PNEUMATIQUES *
CD09
CD07
CD10
CD11
CD13
P
MATERIAUX:
P = fonds et piston aluminium, tige inox roulée AISI 420B, écrou acier zingué,
tube aluminium profilé anodisé, joints NBR, écrous de tirants et tirants acier zingué
R = tirants inox AISI 420B, écrous de tirants AISI 303
C = tige inox roulée AISI 303, écrou AISI 304
U = tige inox roulée AISI 303, écrou AISI 304, tirants inox AISI 420B, écrous de tirants AISI 303
W = tige inox roulée AISI 304, écrou AISI 304, tirants inox AISI 420B, écrous de tirants AISI 303
160
ALESAGE:
160 = 160 mm - 200 = 200 mm
A
TYPE DE CONSTRUCTION:
A = tirants
F = charnière intermédiaire
0200
COURSE:
10 ÷ 2500 mm
= standard
V = joint tige FKM - W = tous joints FKM +130°C - C = revêtement PU gris
G = joint racleur scraper laiton (tige inox chromée AISI 420B, joint de nez NBR)
( _ _ _ ) = tige rallongée de _ _ _ mm
Notes: Version C sur demande seulement. Pour plus d’informations, veuillez contacter notre service technique.
41 M 2
P
160
A
0200
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
Mod. BF
Mod. S
Mod. L
Mod. C-H
Mod. GA
Mod. U
Mod. F
Mod. G
Mod. B
Mod. ZS
Mod. C+L+S Mod. GK
Mod. D-E
