MOUVEMENT
MOUVEMENT > Série 6PF

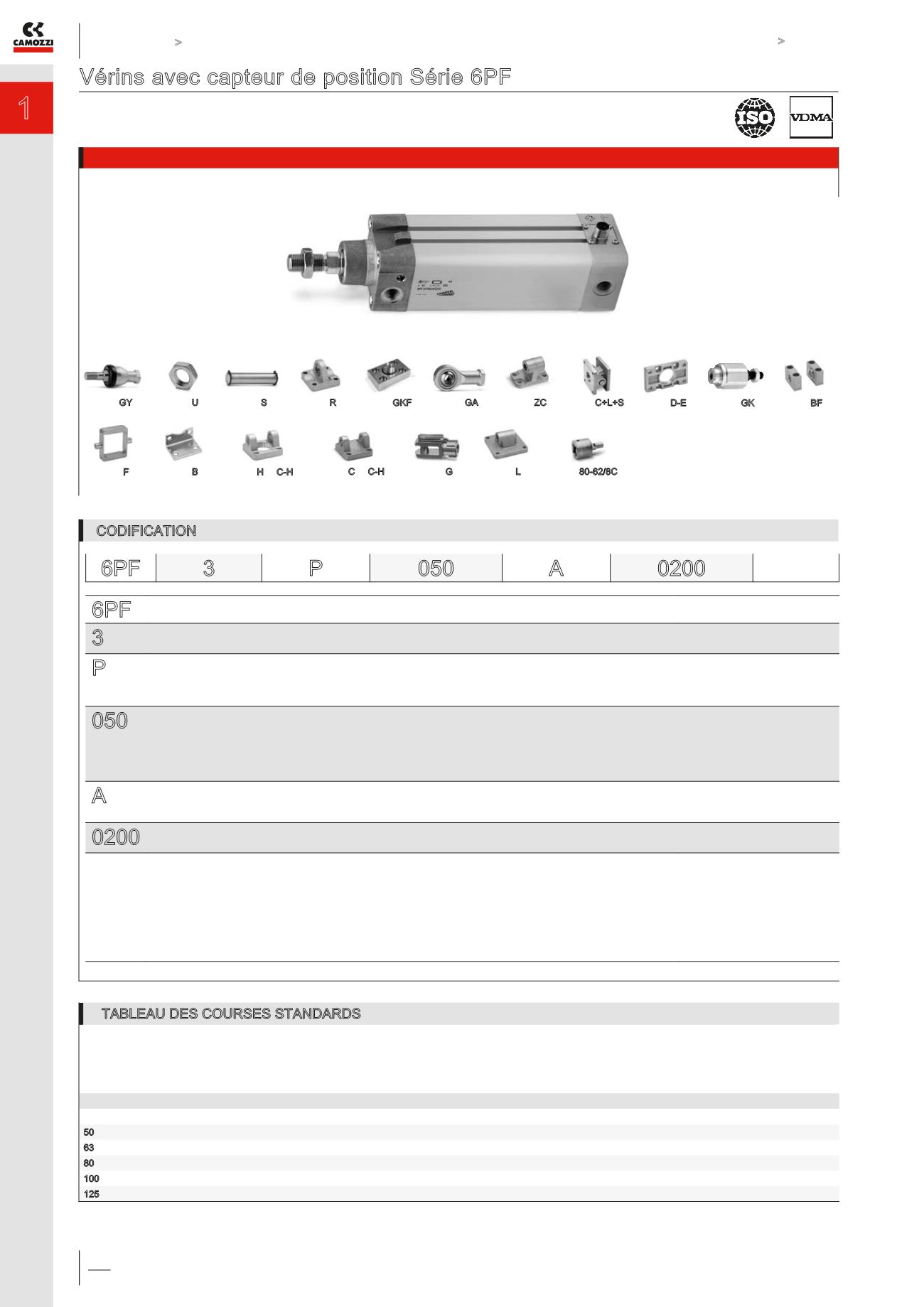

Vérins avec capteur de position Série 6PF
Double effet faibles frottements, magnétique. ISO 15552 - DIN/ISO 6431 / VDMA 24562
ø 50, 63, 80, 100, 125 mm
Exemple de montage avec distributeurs page 11
Ø 50 100 150 200 250 300 350 400 450 500
50 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
80 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
100 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
125 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
CODIFICATION
6PF SERIE
3 FONCTIONNEMENT:
3 = double effet faibles frottements, non-amorti
SYMBOLES PNEUMATIQUES *
CD08
P MATERIAUX:
P = piston et fond aluminium; segment porteur résine acétal; anneau magnétique néodymium;
tube profilé aluminium anodizé; tige acier chromé; ecrou de tige et vis de maintient acier; bague de guidage de la tige bronze fritté;
connecteur M12 laiton nickelé; joint de piston, tige et joint torique NBR
050 ALESAGE:
050 = 50 mm
063 = 63 mm
080 = 80 mm
100 = 100 mm
125 = 125 mm
A TYPE DE CONSTRUCTION:
A = standard, avec écrou de tige
RL = vérin avec bloqueur de tige
0200 COURSE:
50 ÷ 500 mm (intervalles de 50 mm)
VERSION:
= standard
P = joint de tige PU
V = joint de tige FKM
L = sans joint de nez (aliment. arrière seulement)
G = joint racleur scraper laiton (tige inox chromée AISI 420B, joint de nez NBR)
( _ _ _ ) = tige rallongée de _ _ _ mm
Version L: la possibilité de commander le vérin sans joint de nez, diminue encore les frottements (chambre arrière seulement)
6PF 3 P 050 A 0200
TABLEAU DES COURSES STANDARDS
✖ = Double effet, faibles frottements
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
Mod. B
Mod. S Mod. GY Mod. GK
Mod. C et C-H Mod. H et C-H Mod. L
Mod. BF
Mod. G
Mod. D-E
Mod. F
Mod. ZC Mod. R Mod. GKF
Mod. 80-62/8C
Mod. C+L+S Mod. U Mod. GA
