Série 62

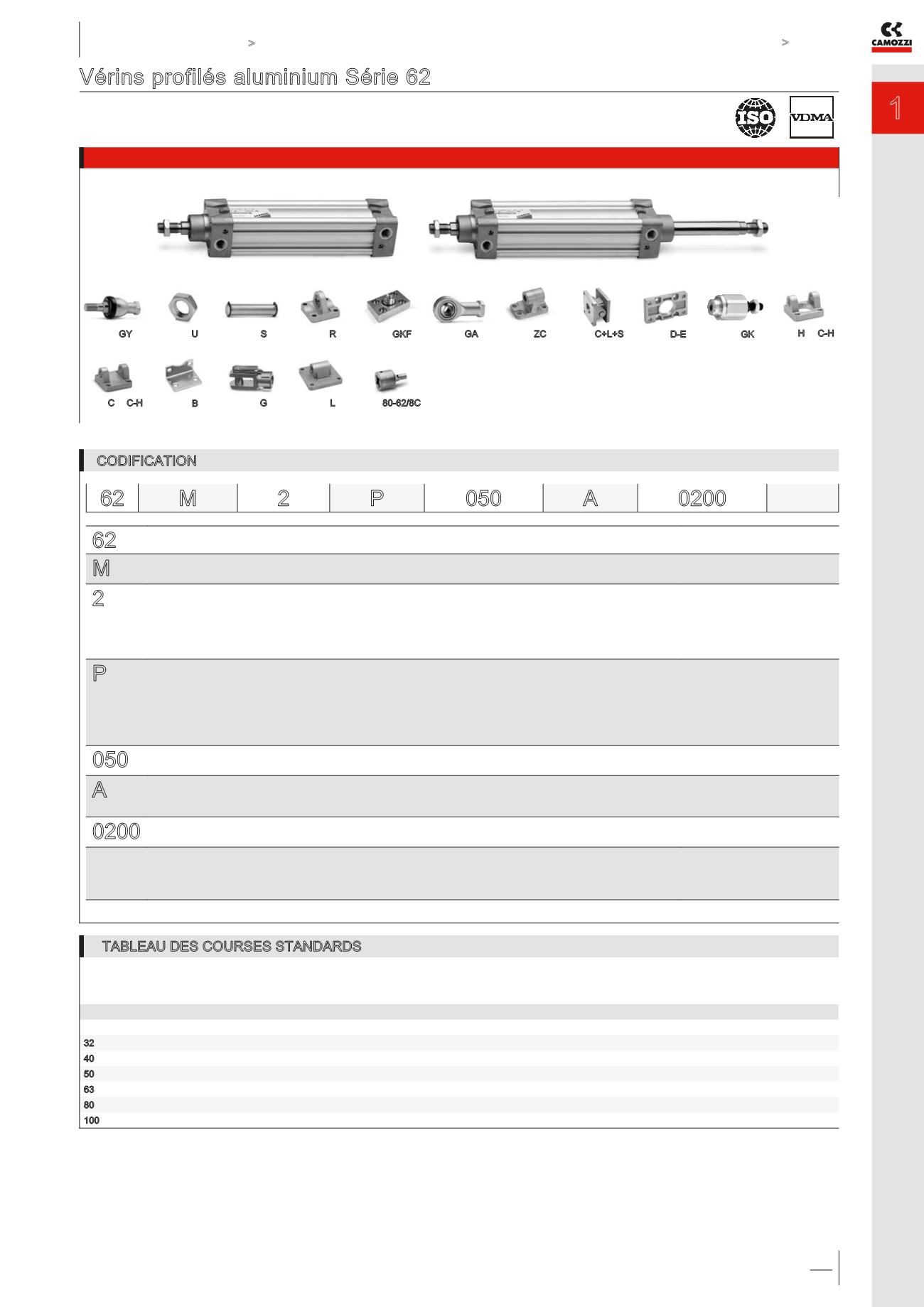

Vérins profilés aluminium Série 62

Double effet, magnétique, amorti. ISO 15552 - DIN/ISO 6431 / VDMA 24562

ø 32, 40, 50, 63, 80, 100 mm

Exemple de montage avec distributeurs page 11

CODIFICATION

62

SERIE

M

VERSION:

M = standard, magnétique

2

FONCTIONNEMENT:

2 = double effet, amortissement avant et arrière

3 = double effet, non amorti

4 = double effet, amortissement avant

5 = double effet, amortissement arrière

6 = double effet, tige traversante, amortissement avant et arrière

SYMBOLES PNEUMATIQUES *

CD09

CD08

CD10

CD11

CD13

P

MATERIAU:

P = fonds aluminium, piston technopolymère, tige inox AISI 420B, écrou acier zingé, tube aluminium profilé anodisé, écrous

de tirants et tirants acier zingué, joints de tige et de piston NBR, amortissement PU (ø 80-100 joints de piston PU)

R = tirants inox AISI 420B, écrous de tirants AISI 303

C = tige inox roulée AISI 303, écrou AISI 304

U = tige inox roulée AISI 303, écrou AISI 304, tirants inox AISI 420B, écrous de tirants AISI 303

W = tige inox roulée AISI 304, écrou AISI 304, tirants inox AISI 420B, écrous de tirants AISI 303

050

ALESAGE:

032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm

A

TYPE DE CONSTRUCTION:

A = standard, avec écrou de tige

RL = vérin avec bloqueur de tige

0200

COURSE:

10 à 2500 mm

= standard

V = joint de tige FKM

P = joint de tige PU

( _ _ _ ) = tige rallongée de _ _ _ mm

TABLEAU DES COURSES STANDARDS

✖ = Double effet

Courses jusqu’à 2500 mm: sur demande

Ø 25

50

75

80

100

125

150

160

200

250

300

320

400

500

32

40

50

63

80

100

* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre

62 M 2

P

050

A

0200

Mod. B

Mod. S

Mod. GY

Mod. GK

Mod. C et C-H

Mod. H et C-H

Mod. L

Mod. G

Mod. D-E

Mod. ZC

Mod. R Mod. GKF

Mod. 80-62/8C

Mod. C+L+S

Mod. U

Mod. GA
