ROTARY ACTUATORS AND GRIPPERS
307

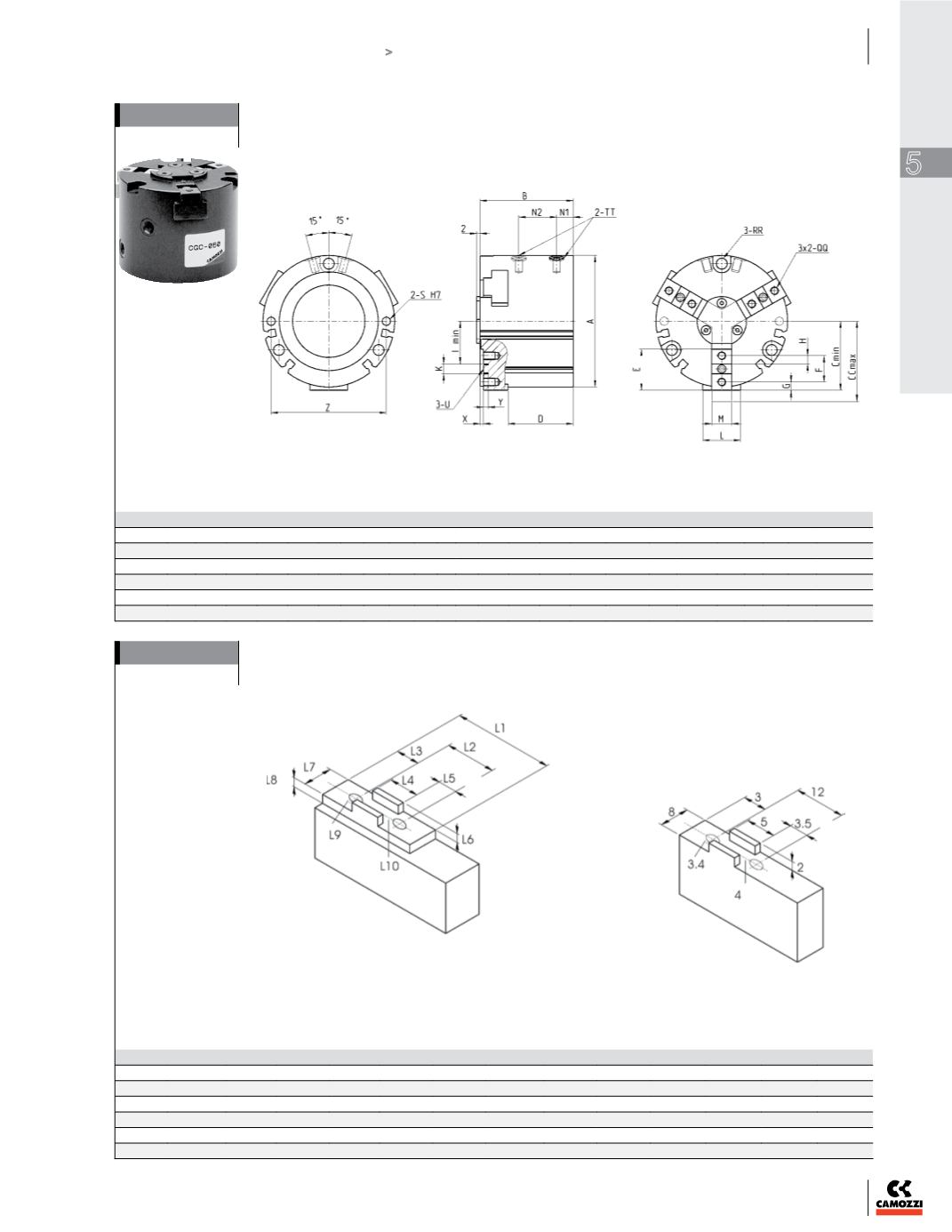

CGC Dimensions
DIMENSIONS (mm)
Mod.
A B C CC D E F G H I
K L M N1 N2 RR QQ S TT U X Y Z Weight (g)
CGC-050
50 39 26,5 30,5 27 18 12 3 3,5 15 5 14 8 9 13,5
Ø 3,4 M3x0,5 Ø 3 M5 Ø 4 1 2 44
230
CGC-064
64 47,5 32 38 32 20 13 4 4 19 5 18 10,2 10 16
Ø 5,5 M4x0,7 Ø 4 M5 Ø 4 2 2,5 56
410
CGC-080
80 56,5 42 50 39,5 25 16 5 5 26 6 23 12,2 10 23
Ø 6,6 M5x0,8 Ø 5 M5 Ø 5 2 3 70
800
CGC-100
100 65 52 62 45,5 32 20 6 6 32 8 27 14,2 12 25
Ø 6,6 M6x1 Ø 5 G 1/8 Ø 6 3 3 90
1400
CGC-125
125 76 65,5 78,5 52 40 24 8,5 8 41 8 30 16,2 13,5 27,5
Ø 9 M6x1 Ø 6 G 1/8 Ø 6 3 3,5 112 2400
CGC Dimensions
Dimensions for external mounting support
DIMENSIONS (mm)
Mod.
L1
L2
L3
L4
L5
L6
L7
L8
ØL9
L10
L11
L12
L13
CGC-050
18,5
12
4
5
3,5
2
8
3
3,4
4
26
50
18
CGC-064
20
13
4
5
4
2,5
10,2
4,5
4,5
4
32
64
18
CGC-080
25
16
5
6
5
3
12,2
5,5
5,5
5
41
80
23
CGC-100
32
20
6
8
6
3
14,2
5,5
6,6
6
51
100
27
CGC-125
40
24
8,5
8
8
3,5
16,2
5,5
6,6
6
60
125
30
