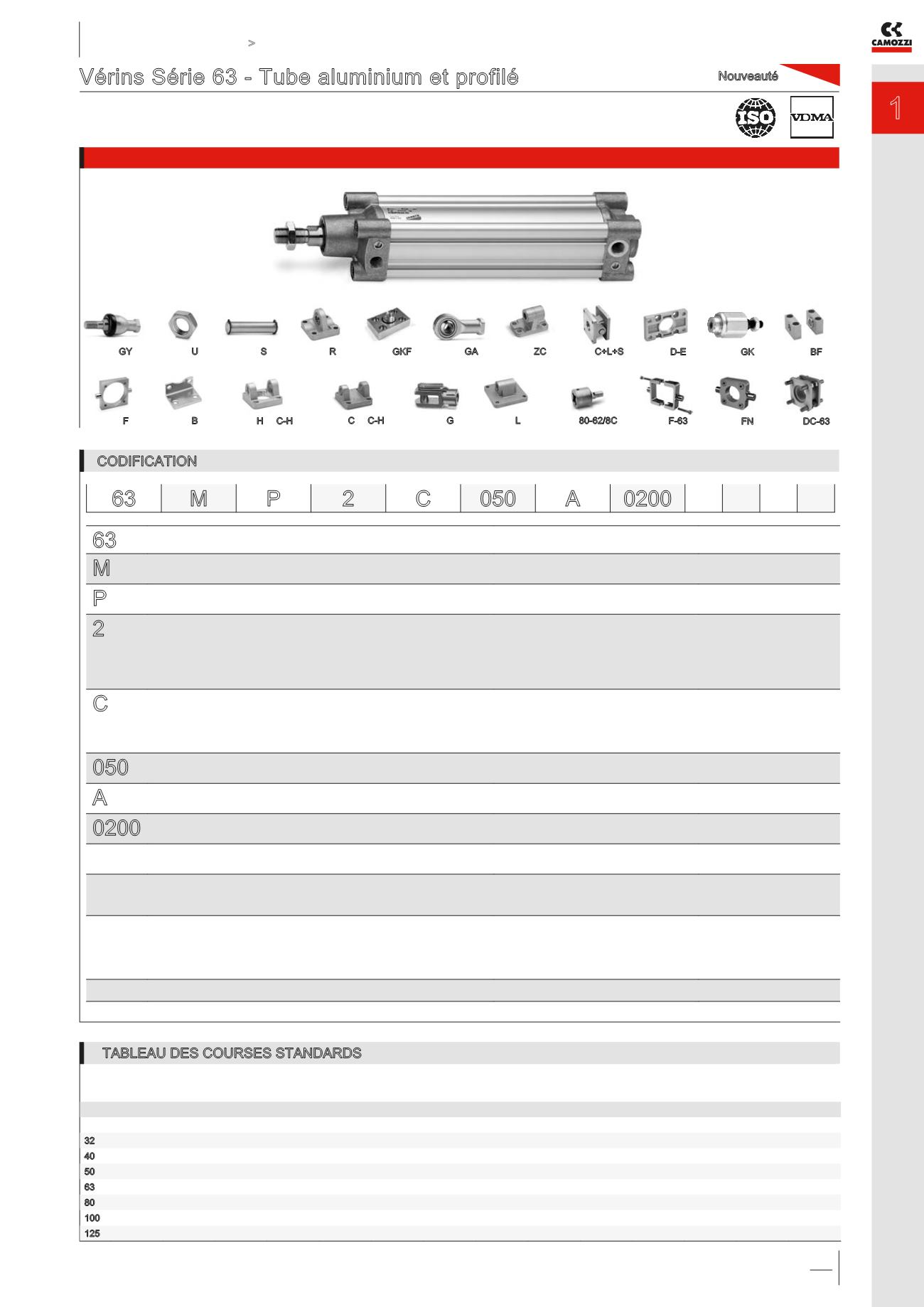

Vérins Série 63 - Tube aluminium et profilé
Simple et double effet, magnétique, amorti. Versions: standard, faibles frottements,
basses et hautes température. ø 32, 40, 50, 63, 80, 100 et 125 mm
Exemple de montage avec distributeurs page 11
Nouveauté
CODIFICATION
63 M P 2
C 050 A 0200
TABLEAU DES COURSES STANDARDS
■ = Simple effet (standard, hautes/basses températures)
✖ = Double effet (standard, faibles frottements, hautes/basses temp.). Courses jusqu’à 2500 mm: Sur demande
63
SERIE
M
VERSION:
M = standard, magnétique - L = faibles frottements, magnétique
P
CONSTRUCTION:
T = tube - P = profilé
2
FONCTIONNEMENT:
1 = simple effet, ressort avant
2 = double effet
6 = double effet, tige traversante
7 = simple effet, tige traversante
9 = simple effet, ressort arrière
SYMBOLES PNEUMATIQUES *
CS07
CD08 - CD09 - CD10 - CD11
CD13
CS11
CS14
C
CUSHIONING:
N = sans amortissement
C = amortissement des deux côtés
F = amortissement avant
R = amortissement arrière
CD08
CD09/CD13
CD11
CD10
050
ALESAGE:
032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm - 125 = 125 mm
A
TYPE DE CONSTRUCTION:
A = standard, avec écrou de tige - RL = vérin avec bloqueur de tige - F = vérin avec tourillon central
0200
COURSE:
10 ÷ 2500 mm
GAMME DE TEMPERATURE:
= standard - W = hautes températures (150°C) - Z = basses températures (-40°C) - Y = basses températures (-50°C) - sauf ø 125
RESISTANCE A LA COROSION:
= standard (pour plus de détails voir le catalogue Camozzi)
C1 = écrou de tige inox AISI 304, tige inox 304 (pour plus de détails voir le catalogue Camozzi)
OPTIONS DE TIGE:
= standard - ( _ _ _ ) = tige allongée de _ _ _ mm - L = sans joint de nez ( alimentation pneumatique arrière seule )* - R = joint de nez NBR
V = joint de nez FKM - G = environnements secs et poussiéreux (avec joint scraper et tige inox chromée AISI 420B)
* La possibilité de commander le vérin sans joint de nez diminue encore un peu plus les frottements.
Ajouter EX pour commander une version certifiée ATEX
Ø
25
50
75
80
100
125
150
160
200
250
300
320
400
500
32
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
40
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
50
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
63
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
80
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
100
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
125
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
