MOUVEMENT
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur

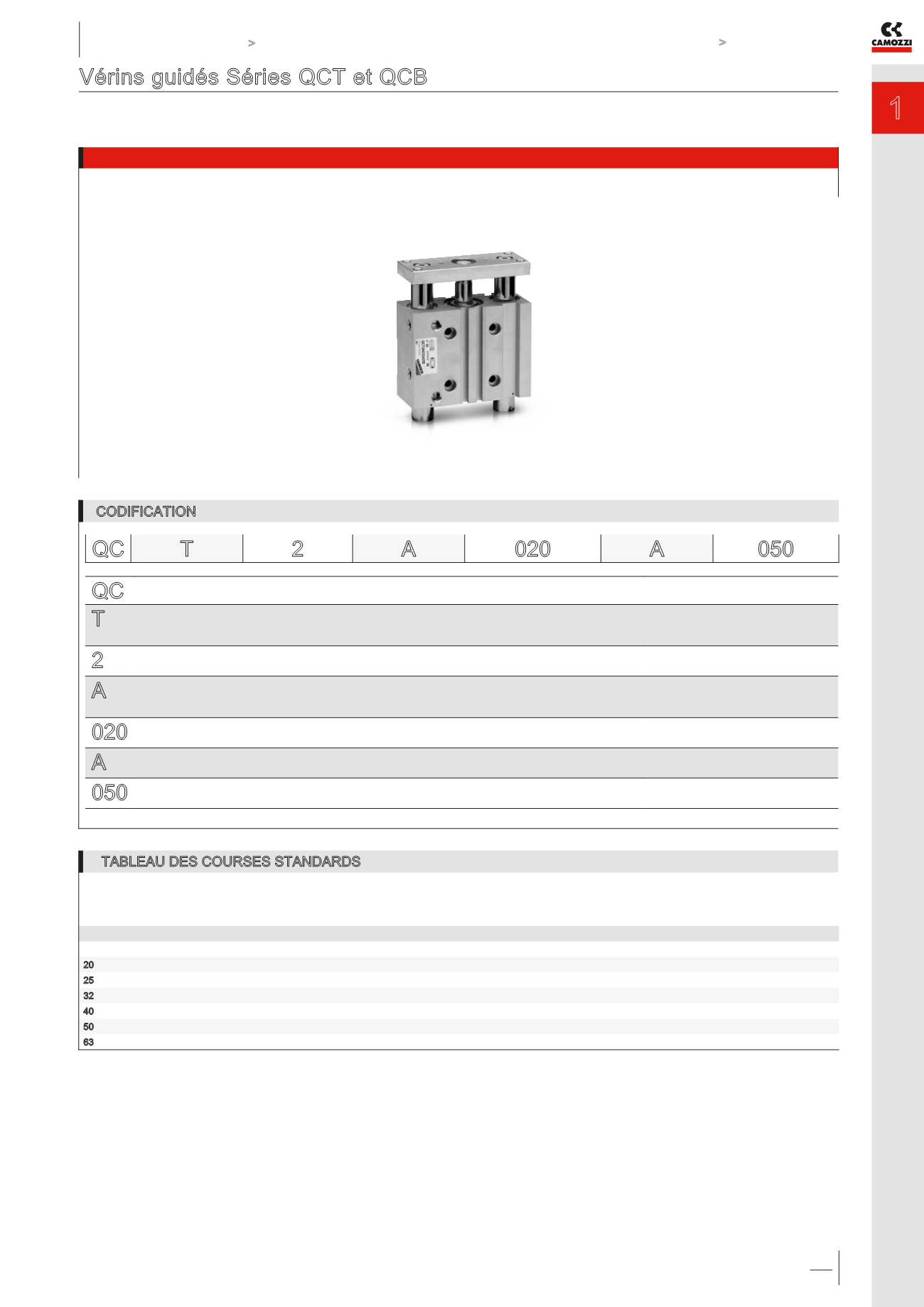

MOUVEMENT > Séries QCT et QCB
Vérins guidés Séries QCT et QCB
Double effet, magnétique, guidé
ø 20, 25, 32, 40, 50, 63 mm
CODIFICATION
QC SERIE
T VERSION:
T = palier lisse bronze
B = roulement linéaire à billes
2 FONCTIONNEMENT:
2 = double effet
SYMBOLE PNEUMATIQUE *
CD07
A MATERIAUX:
A = corps aluminium anodisé, tige inox roulée AISI 303 (QCT)
ou INOX C50 trempé (QCB)
020 ALESAGE:
020 = 20 mm - 025 = 25 mm - 032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm
A ACCESSOIRES:
A = standard
050 COURSE:
(voir tableau)
QC T 2 A 020 A 050
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
■ = Double effet
Courses intermédiaires hors standard sur demande (courses multiples de of 5 mm)
Ø 20 25 30 40 50 75 100 125 150 175 200
20 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
32 ■ ■ ■ ■ ■ ■ ■ ■
40 ■ ■ ■ ■ ■ ■ ■ ■
50 ■ ■ ■ ■ ■ ■ ■ ■
63 ■ ■ ■ ■ ■ ■ ■ ■
