MOUVEMENT
MOUVEMENT > Séries QCTF et QCBF

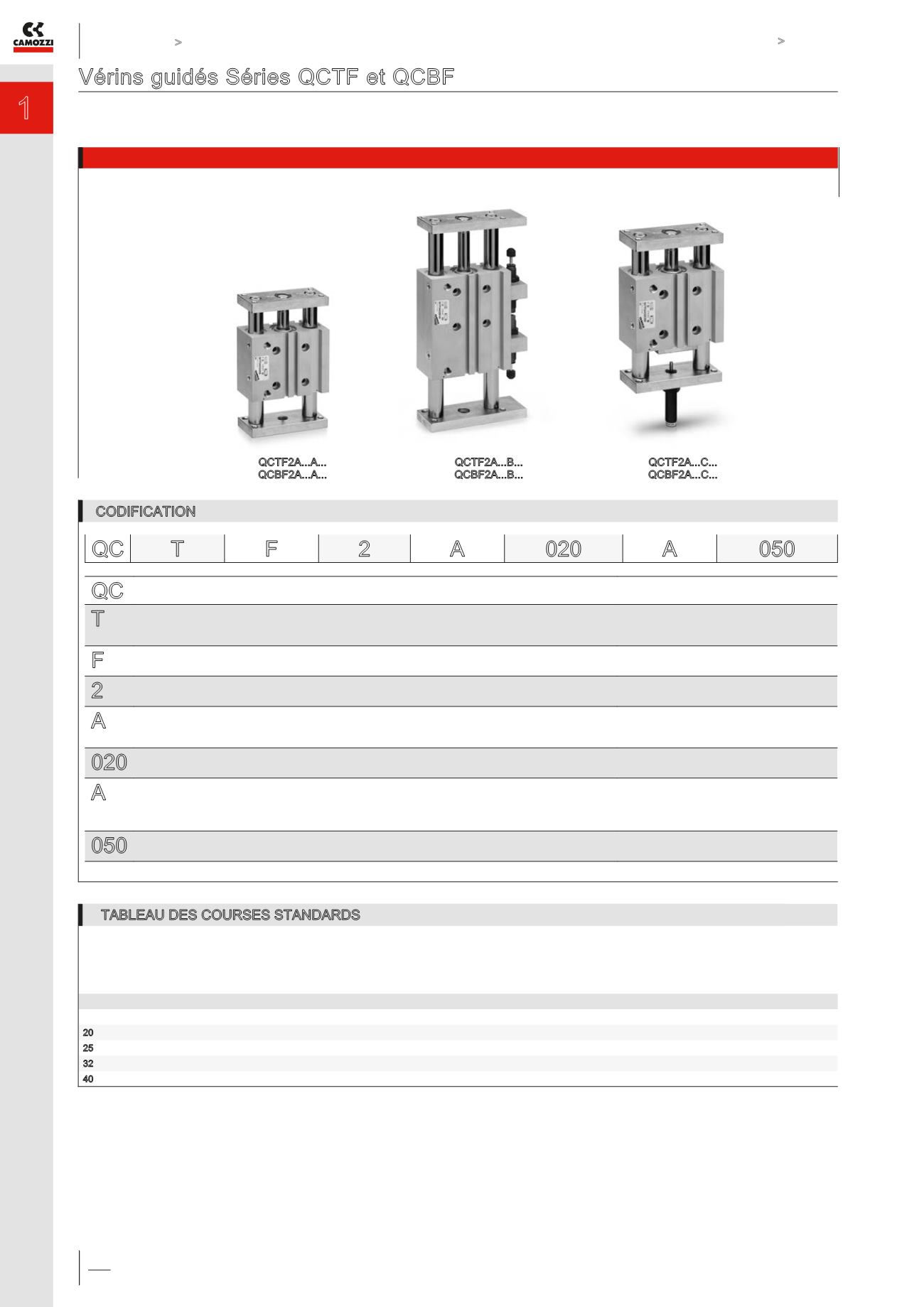

Vérins guidés Séries QCTF et QCBF
Double effet, magnétique, avec double guidage et bride
ø 20, 25, 32, 40 mm
Mod. QCTF2A...A...
Mod. QCBF2A...A...
Mod. QCTF2A...B...
Mod. QCBF2A...B...
Mod. QCTF2A...C...
Mod. QCBF2A...C...
CODIFICATION
QC SERIE
T VERSION:
T = palier lisse bronze
B = roulement linéaire à billes
F MONTAGE:
F = double brides
2 FONCTIONNEMENT:
2 = double effet
SYMBOLE PNEUMATIQUE *
CD07
A MATERIAUX:
A = corps aluminium anodisé - tige inox roulée AISI 303 - colonnes inox roulé AISI 420B (QCTF)
colonnes acier trempé C50 (QCBF)
020 ALESAGE:
020 = 20 mm - 025 = 25 mm - 032 = 32 mm - 040 = 40 mm
A AMORTISSEMENT:
A = amortissement élastique fixe (standard )
B = amortisseurs de chocs latéraux
C = amortisseur central arrière
050 COURSE:
(voir tableau)
QC T F 2 A 020 A 050
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
■ = Type A et C
✖ = Type B
Courses intermédiaires hors standard sur demande (courses multiples de of 5 mm)
Ø 20 25 30 40 50 75 100 125 150 175 200
20 ■ ■ ■ ■ ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
25 ■ ■ ■ ■ ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
32 ■ ■ ■ ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
40 ■ ■ ■ ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
