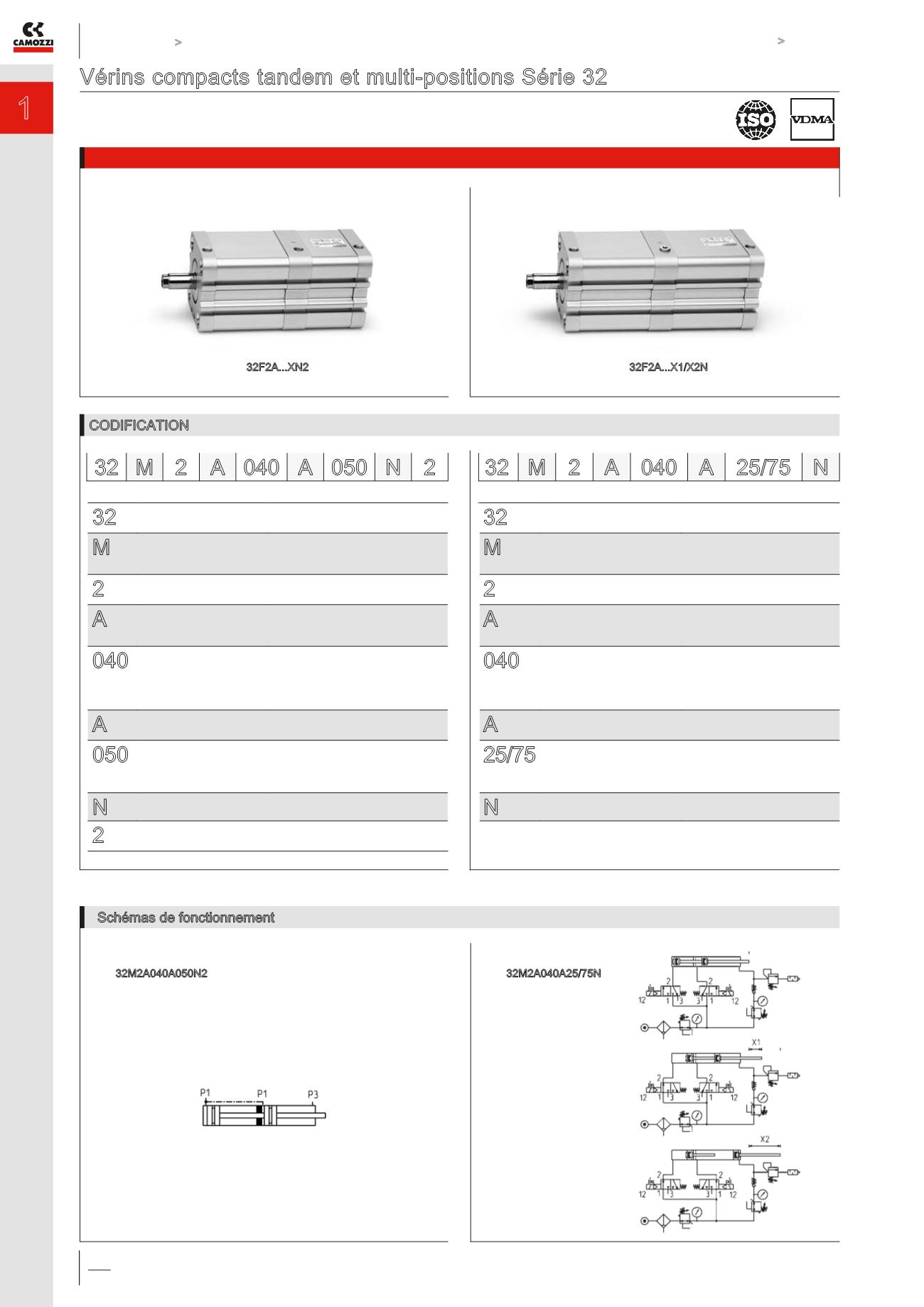

Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.8
13
1
1
MOUVEMENT
MOUVEMENT >
Série 32
Vérins compacts tandem et multi-positions Série 32
Double effet, magnétique
ISO 21287
ø 25, 40, 63, 100 mm
CODIFICATION
32
SERIE
32
SERIE
M
VERSION:
M = tige filetée, montée avec écrou de tige Mod. U
F = tige taraudée
M
VERSION:
M = tige filetée, montée avec écrou de tige Mod. U
F = tige taraudée
2
FONCTIONNEMENT:
2 = double effet
SYMBOLE PNEUMATIQUE *
CDPP
2
FONCTIONNEMENT:
2 = double effet
SYMBOLE PNEUMATIQUE *
CDPP
A
MATERIAUX:
A = tube et fonds aluminium anodisé, tige inox roulée AISI 303,
piston aluminium anodisé, joints PU
A
MATERIAUX:
A = tube et fonds aluminium anodisé, tige inox roulée AISI 303,
piston aluminium anodisé, joints PU
040
ALESAGE:
025 = 25 mm
040 = 40 mm
063 = 63 mm
100 = 100 mm
SYMBOLES PNEUMATIQUES *
CD5T - CD6T - CD7T
CD5T - CD6T - CD7T
CD2T - CD3T - CD4T
CD5T - CD6T - CD7T
040
ALESAGE:
025 = 25 mm
040 = 40 mm
063 = 63 mm
100 = 100 mm
SYMBOLES PNEUMATIQUES *
CD5T - CD6T - CD7T
CD5T - CD6T - CD7T
CD2T - CD3T - CD4T
CD5T - CD6T - CD7T
A
ACCESSOIRES:
A = standard
A
ACCESSOIRES:
A = standard
050
COURSES (min et max):
ø 25 = 5 ÷ 80 mm
ø 40-63-100 = 5 ÷ 100 mm
25/75
COURSES (min et max):
ø 25 = 5 ÷ 300 (taille pour X2)
ø 40-63 = 5 ÷ 400 (taille pour X2)
ø 100 = 5 ÷ 500 (taille pour X2)
N
TANDEM
N
MULTI-POSITIONS
2
ETAGE:
2 = 2 étages
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
Schémas de fonctionnement
Exemple de commande:
Course 50 mm
Mod. 32M2A040A050N2
Exemple de commande:
X1=25 mm et X2=75 mm
Mod. 32M2A040A25/75N
Mod. 32F2A...XN2
Mod. 32F2A...X1/X2N
Version tandem
Version multi-positions
32 M 2 A 040 A 050 N 2 32 M 2 A 040 A 25/75 N
