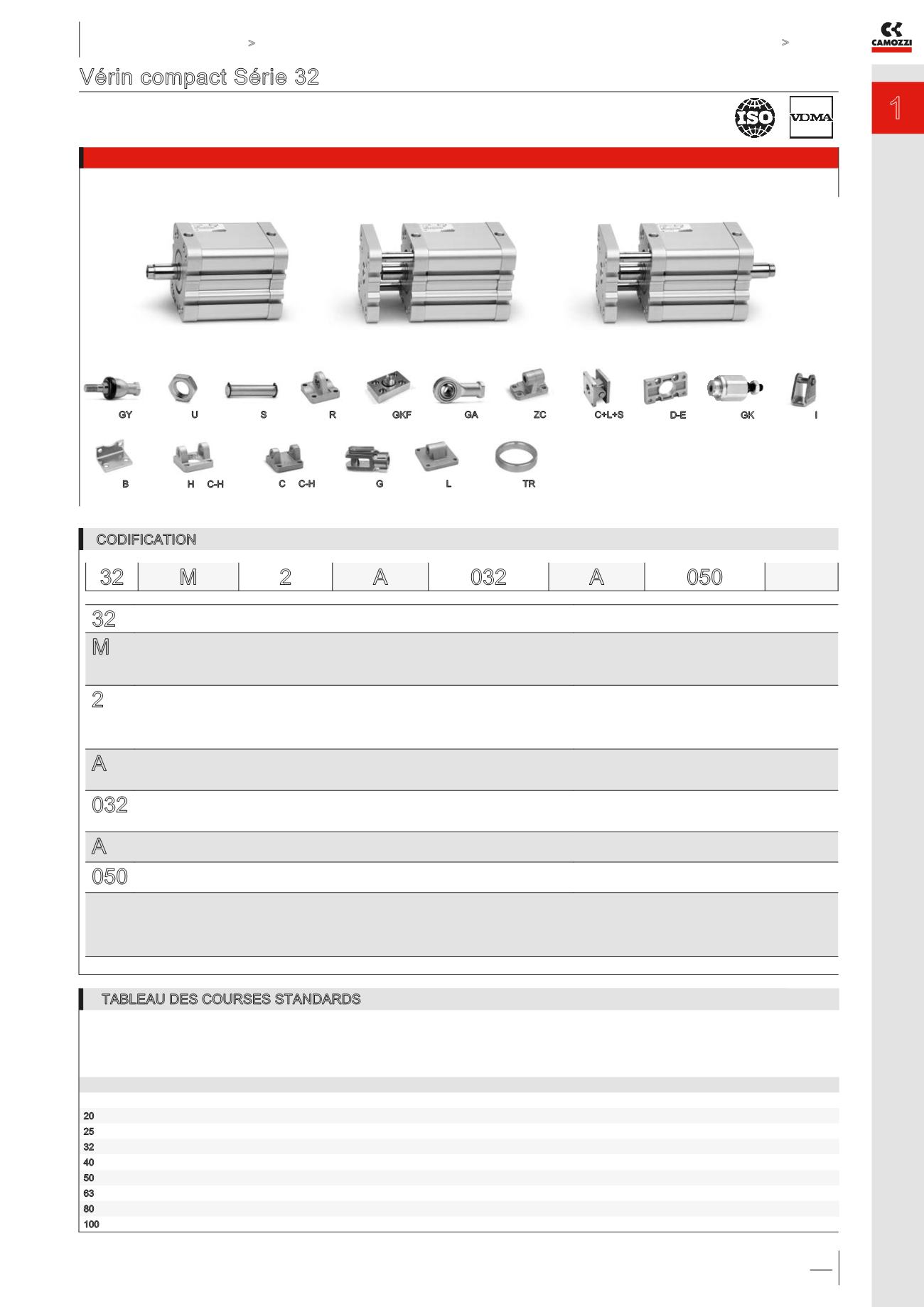

Vérin compact Série 32
Simple et double effet, anti-rotation, magnétique
ISO 21287
ø 20, 25, 32, 40, 50, 63, 80, 100 mm
CODIFICATION
32
SERIE
M
VERSION:
M = tige filetée, montée avec écrou de tige Mod. U
F = tige taraudée
R = anti-rotation avec bride, double effet
2
FONCTIONNEMENT:
1 = simplet effet, ressort avant
2 = double effet
3 = double effet, tige traversante
4 = simple effet, ressort arrière
SYMBOLES PNEUMATIQUES *
CS06
CD08
CD12
CS08
A
MATERIAUX:
A = Fonds, piston et tube aluminium anodisé;
joints de nez et de piston PU
032
ALESAGE:
020 = 20 mm - 025 = 25 mm - 032 = 32 mm - 040 = 40 mm
050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm
A
ACCESSOIRES:
A = standard
050
COURSE:
Séries 32F, 32M, 32R: ø20-25 = 5-300 mm / ø32-40-50-63 = 5-400 mm / ø80-100 = 5-500 mm
= standard
S = spécial
V = joint de tige FKM
W = hautes températures
(double effet non magnétique avec joints FKM pour hautes températures 140°C)
32 M 2
A
032
A
050
TABLEAU DES COURSES STANDARDS
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
