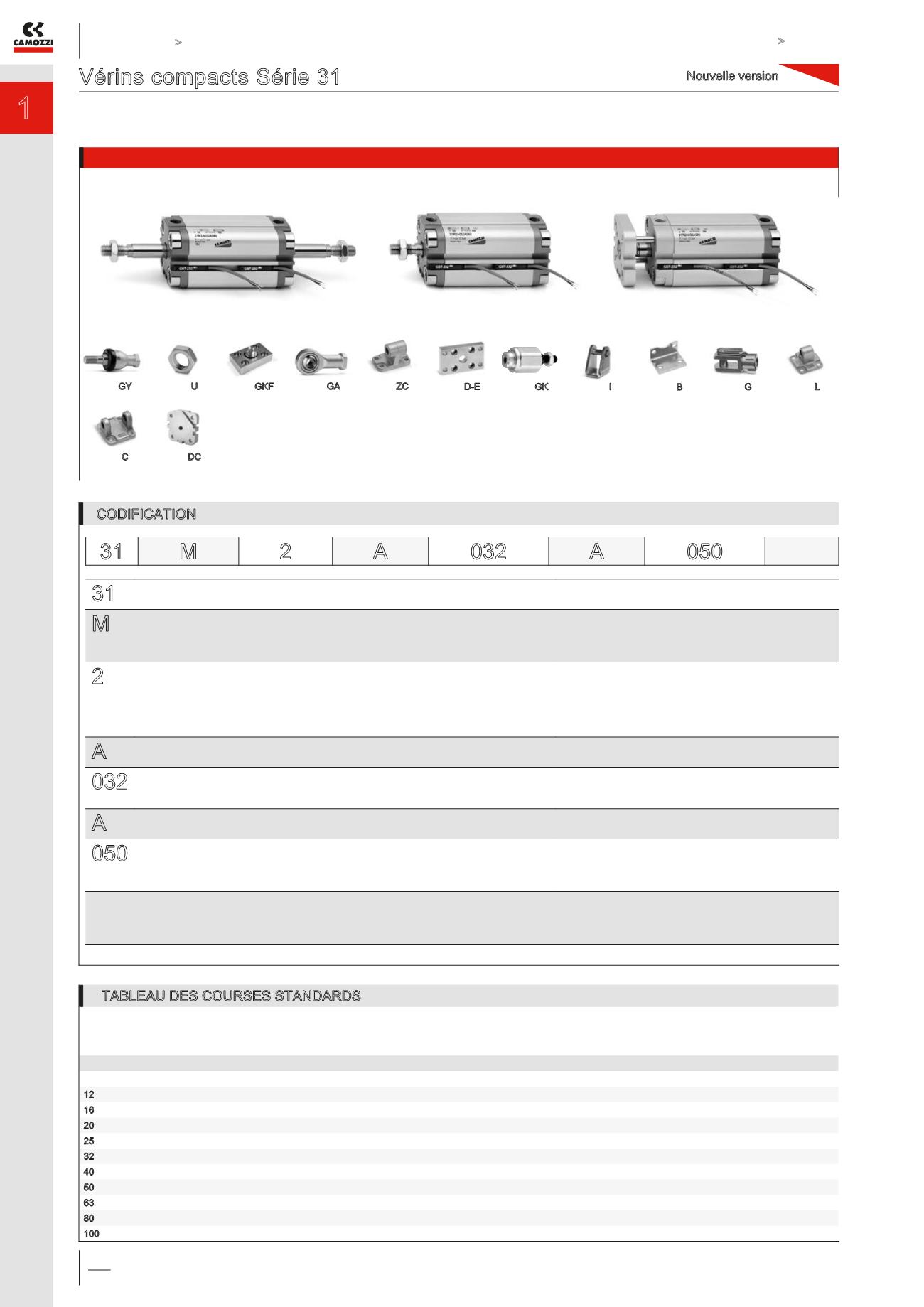

Vérins compacts Série 31
Série 31M-31F: simple et double effet, magnétique
Série 31R: double effet anti-rotation, magnétique
ø 12, 16, 20, 25 mm. ø 32, 40, 50, 63, 80, 100 mm UNITOP
TABLEAU DES COURSES STANDARDS
Ø 5 10 15 20 25 30 40 50 60 80
12 ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
16 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖
20 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖
25 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖
32 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖
40 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
50 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
63 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
80 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
100 ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ● ■ ✖ ■ ✖ ■ ✖ ■ ✖ ■ ✖
CODIFICATION
31 SERIE
M VERSION:
M = tige filetée, montée avec écrou de tige Mod. U
F = tige taraudée
R = anti-rotation avec bride (double effet)
2 FONCTIONNEMENT:
1 = simple effet, ressort avant
2 = double effet
3 = double effet, tige traversante
4 = simple effet, ressort arrière
7 = simple effet, tige traversante
SYMBOLES PNEUMATIQUES *
CS06
CD08
CD12
CS08
CS10
A MATERIAUX:
A = tige inox roulée AISI 303, tube aluminium profilé
032 ALESAGE:
012 = 12 mm - 016 = 16 mm - 020 = 20 mm - 025 = 25 mm - 032 = 32 mm
040 = 40 mm - 050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm
A ACCESSOIRES:
A = standard
050 COURSE:
Séries 31R, 31M et 31F: ø 12 ÷ 25 = 1 ÷ 200 mm / ø 32 ÷ 63 = 1 ÷ 300 mm / ø 80 ÷ 100 = 1 ÷ 400 mm
La course mini pour l’utilisation de capteurs est de 10 mm
Simple effet = 5 ÷ 25 mm (voir tableau des courses standards)
= standard
S = spécial
V = joint de tige FKM
W = tous joints FKM (140°C), disponible seulement dans la version double effet, non magnétique
31 M 2 A 032 A 050
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
