Programme de fabrication version 8.8

24 / 210

Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
PROGRAMME DE FABRICATION > Version 8.8
19
1
1
MOUVEMENT
MOUVEMENT > Série 90
✖ = Double effet
● = Simple effet

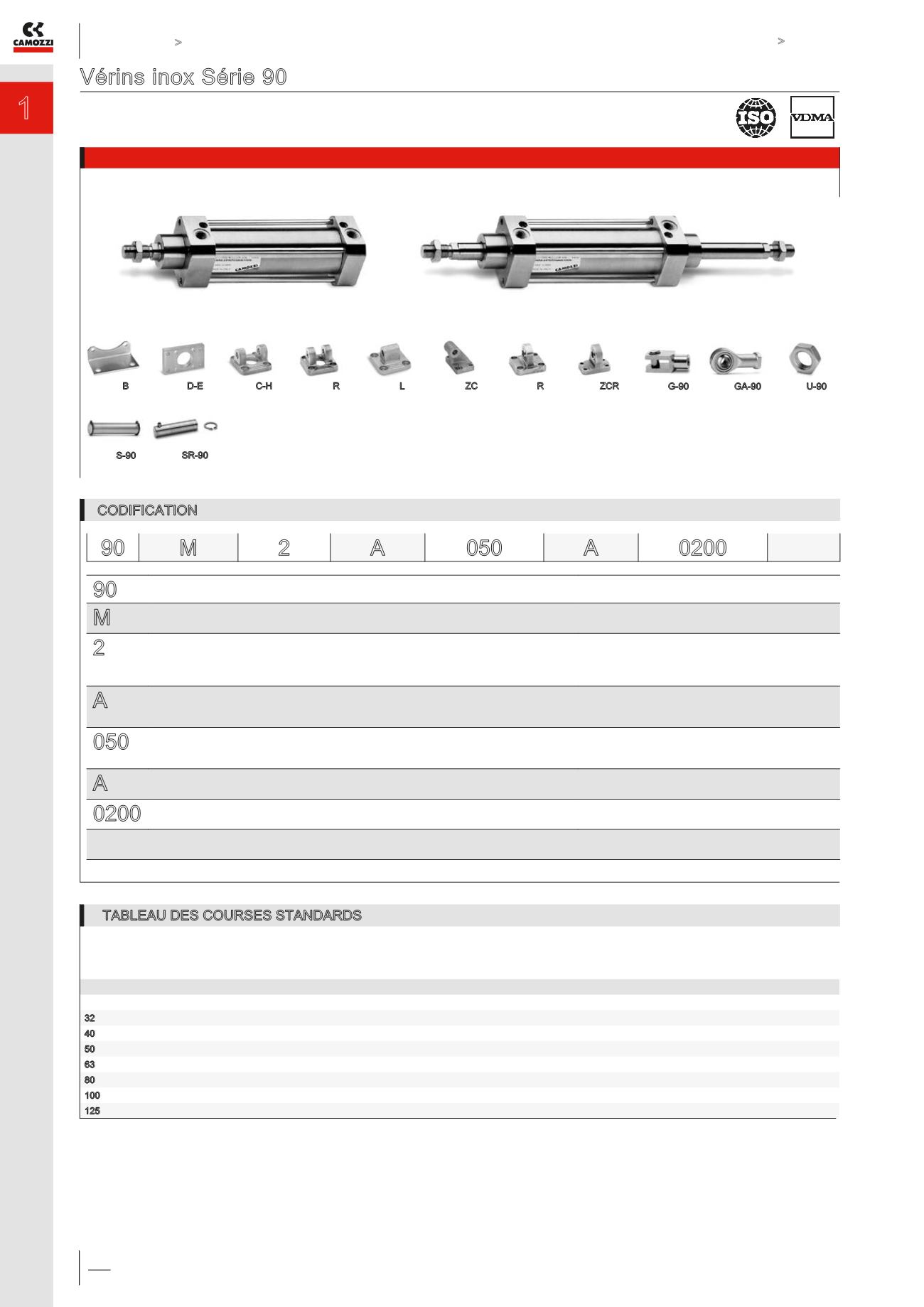

Vérins inox Série 90
Simple et double effet, amorti, magnétique
ISO 15552 - DIN/ISO 6431- VDMA 24562
ø 32, 40, 50, 63, 80, 100, 125 mm
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
CODIFICATION
90 SERIE
M VERSION:
M =standard, magnétique
2 FONCTIONNEMENT:
1 = simple effet, ressort avant
2 = double effet, amortissement avant et arrière
6 = double effet, tige traversante, amortissement avant et arrière
SYMBOLES PNEUMATIQUES *
CS06
CD09
CD13
A MATERIAUX:
A = inox AISI 316, joints NBR
V = inox AISI 316, tous joints FKM (150°C)
050 ALESAGE:
032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm
080 = 80 mm - 100 = 100 mm - 125 = 125 mm
A ACCESSOIRES:
A = standard avec écrou de tige mod. U
0200 COURSE:
25 ÷ 800 mm
= standard
V = joint tige FKM
90 M 2 A 050 A 0200
Ø 25 50 80 100 125 150 160 200 250 300 320 400 500
32 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
40 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
50 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
80 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
100 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
125 ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
TABLEAU DES COURSES STANDARDS
Mod. SR-90
Mod. C-H Mod. B Mod. GA-90 Mod. U-90 Mod. G-90
Mod. S-90
Mod. R Mod. CR Mod. L Mod. ZCR Mod. D-E Mod. ZC
