MOUVEMENT
MOUVEMENT > Série 97
● = Simple effet
✖ = Double effet

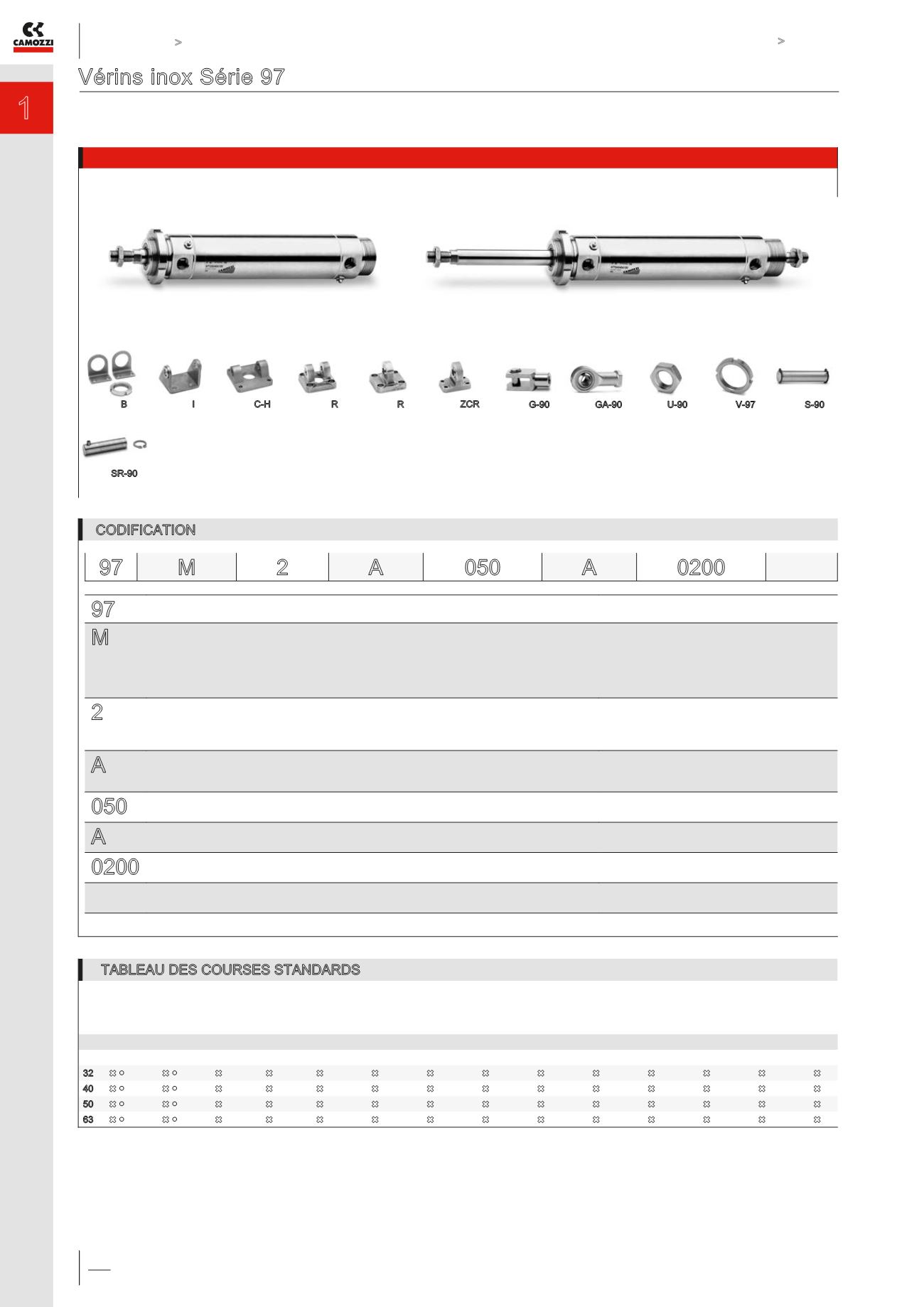

Vérins inox Série 97
Simple et double effet, amorti magnétique
ø 32, 40, 50, 63 mm
CODIFICATION
97 SERIE
M VERSION:
M = tenon arriére mâle intégré
S = tenon arriére mâle à rotule intégré
F = tenon arriére femelle intégré
T = nez et fond filetés
A = nez avec pivots
2 FONCTIONNEMENT :
1 = simple effet, ressort avant
2 = double effet, amortissement avant et arrière
6 = double effet, tige traversante, amortissement avant et arrière (versions T et A seulement)
SYMBOLES PNEUMATIQUES *
CS06
CD09
CD13
A MATERIAUX:
A = inox AISI 304, joints NBR
V = inox AISI 304, tous joints FKM (150°C)
050 DIAMETRE:
032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm
A ACCESSOIRES:
A = standard (écrou de tige et écrou de nez)
0200 COURSE:
25 ÷ 800 mm
= standard
V = joint tige FKM
97 M 2 A 050 A 0200
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
Ø 25 50 75 80 100 125 150 160 200 250 300 320 400 500
32 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
40 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
50 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
Mod. SR-90
Mod. C-H Mod. B Mod. GA-90 Mod. U-90 Mod. V-97 Mod. G-90 Mod. S-90 Mod. CR Mod. R Mod. I Mod. ZCR
