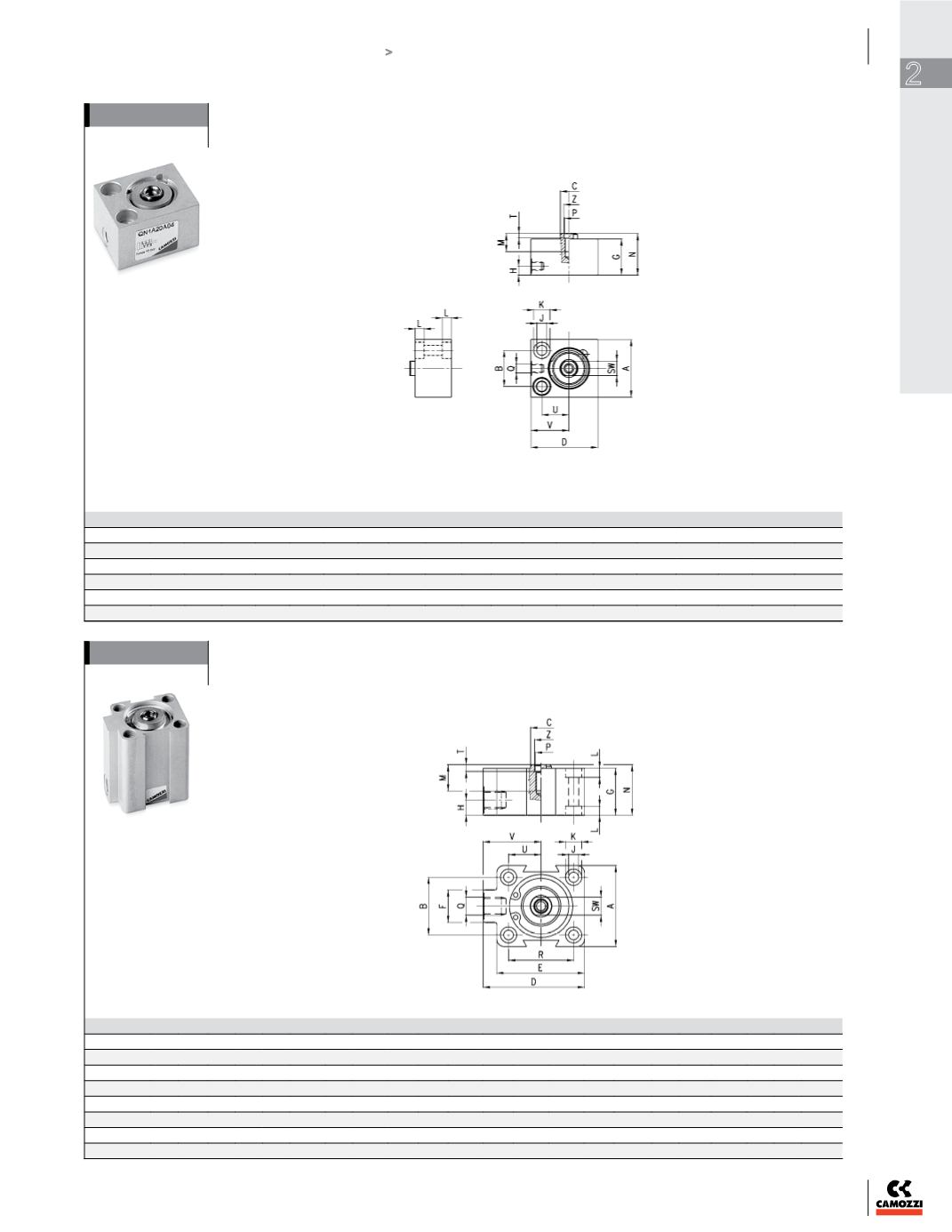

Short-stroke cylinders Series QN - bores ø 8, 12 and 20
DIMENSIONS (mm)
Mod.
Ø A
h8
B ØC D G H ØJ
ØK L M N P Q
H13
SW T
+0,1
U V
Z
+0,10
QN1A08A04
8
18 11
4
20 16 5 3,2 5,8 3
-
17
-
M5
-
-
8
13,5
-
QN1A12A04
12 20 13
5
25 16 5 3,2 5,8 3
-
17
-
M5
-
-
9
16
-
QN1A12A10
12 20 13
5
25 26 5 3,2 5,8 3
-
30
-
M5
-
-
9
16
-
QN1A20A04
20 32 20 10 37 20 5 5,5
9
5 8 21
M5
M5
8
2,5
15
21
5,5
QN1A20A10
20 32 20 10 37 32 5 5,5
9
5 8 33
M5
M5
8
2,5
15
21
5,5
Short-stroke cylinders Series QN - bores ø 32, 50 and 63
DIMENSIONS (mm)
Mod.
Ø A
h8
B ØC D E F G H ØJ ØK L
M N P Q
H13
R SW T
+0,1
U V Z
+0,10
QN1A32A05
32 45 32 12 56 48,5 18 26 8,5 5,5 9
5 14,5 27
M6 G1\8 36 10 2,5 18 32
7
QN1A32A10
32 45 32 12 56 48,5 18 32 8,5 5,5 9
5 14,5 33
M6 G1\8 36 10 2,5 18 32
7
QN1A32A25
32 45 32 12 56 48,5 18 57,5 8,5 5,5 9
5 14,5 58,5
M6 G1\8 36 10 2,5 18 32
7
QN1A50A10
50 64 50 16 72 64 20 30 8,5 6,5 10,5 6,3 15,5 31
M8 G1\8 50 13 3,5 25 40 8,5
QN1A50A25
50 64 50 16 72 64 20 57,5 8,5 6,5 10,5 6,3 15,5 58,5
M8 G1\8 50 13 3,5 25 40 8,5
QN1A63A10
63 80 62 16 88 80 20 35 8,5 8,5 14 8,5 14,5 36
M8 G1\8 62 13 3,5 31 48 8,5
QN1A63A25
63 80 62 16 88 80 20 60,5 8,5 8,5 14 8,5 14,5 62,5
M8 G1\8 62 13 3,5 31 48 8,5
