气动执行元件
气动执行元件
> CST, CSV
和
CSH
系列磁性接近开关
产品综合样本
> 8.5
版本

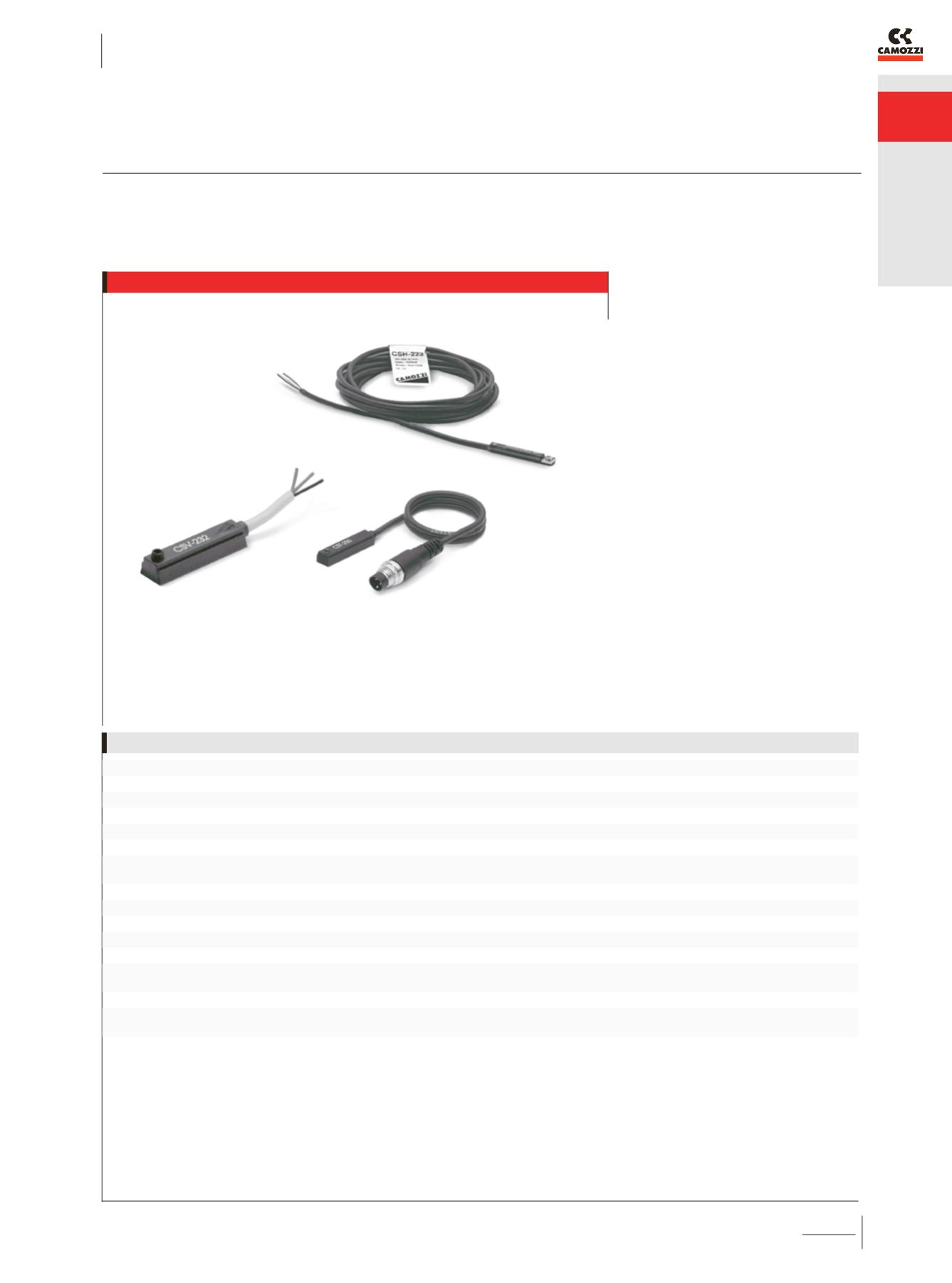

CST, CSV
和
CSH
系列磁性接近开关
簧片式，电子式
CST, CSV
和
CSH
系列磁性接近开关
可以指示磁传气缸的活塞位置。当磁性接近开关
内部的触点被气缸活塞磁铁形成的磁场所激励时，磁性接近开关便组成一个电路，并且输
出电信号，传送给电磁阀或
PLC
，同时黄色的发光二极管（
LED
）点亮。
两种不同类型的磁性接近开关可供选择：簧片式和电子式。簧片式磁性接近开关即机
械式，适合大多数的应用；电子式可使用在开关动作频繁或有剧烈晃动的情况下。
综合参数
»
可装于不同类型磁传气缸上
»
CST, CSV, CSH
三种形式，满
足所有磁传气缸
»
可供带或不带
M8
连接插头
型号
CST-... / CSV-... / CSH-...
工作方式
簧片式，电子式
输出形式
二线制，三线制（
PNP
或
NPN *
）
触点形式
NO
（常开），
NC *
（常闭）
电压
见相关型号技术参数
最大电流
见相关型号技术参数
最大负载
簧片式
8W DC / 10VA AC
电子式
6W DC
防护等级
IP 67
材料
环氧树脂封装基体，
PVC
、
PUR
塑料护套多芯导线
安装方式
直接安装在缸筒上相应的槽内或通过固定架安装
信号显示
黄色发光二极管（
LED
）
电气保护
见相关型号技术参数
动作时间
簧片式小于
1.8 ms
电子式小于
1 ms
工作温度
-10 ÷ 80°C
电持续性
簧片式
10,000,000
循环
电子式
10,000,000,000
循环
电气连接
2x0.14
导线（
2m
）
3x0.14
导线（
2m
）
M8
插头（导线长
0.3 m
）
*
三线制（
NPN
）或常闭（
NC
）形式的磁性接近开关可按要求特殊供货
