Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

4

Einhandkupplungen Serie 5000

VERBINDEN >

KATALOG

>

Version 8.8

/5.05.02

4

VERBINDEN

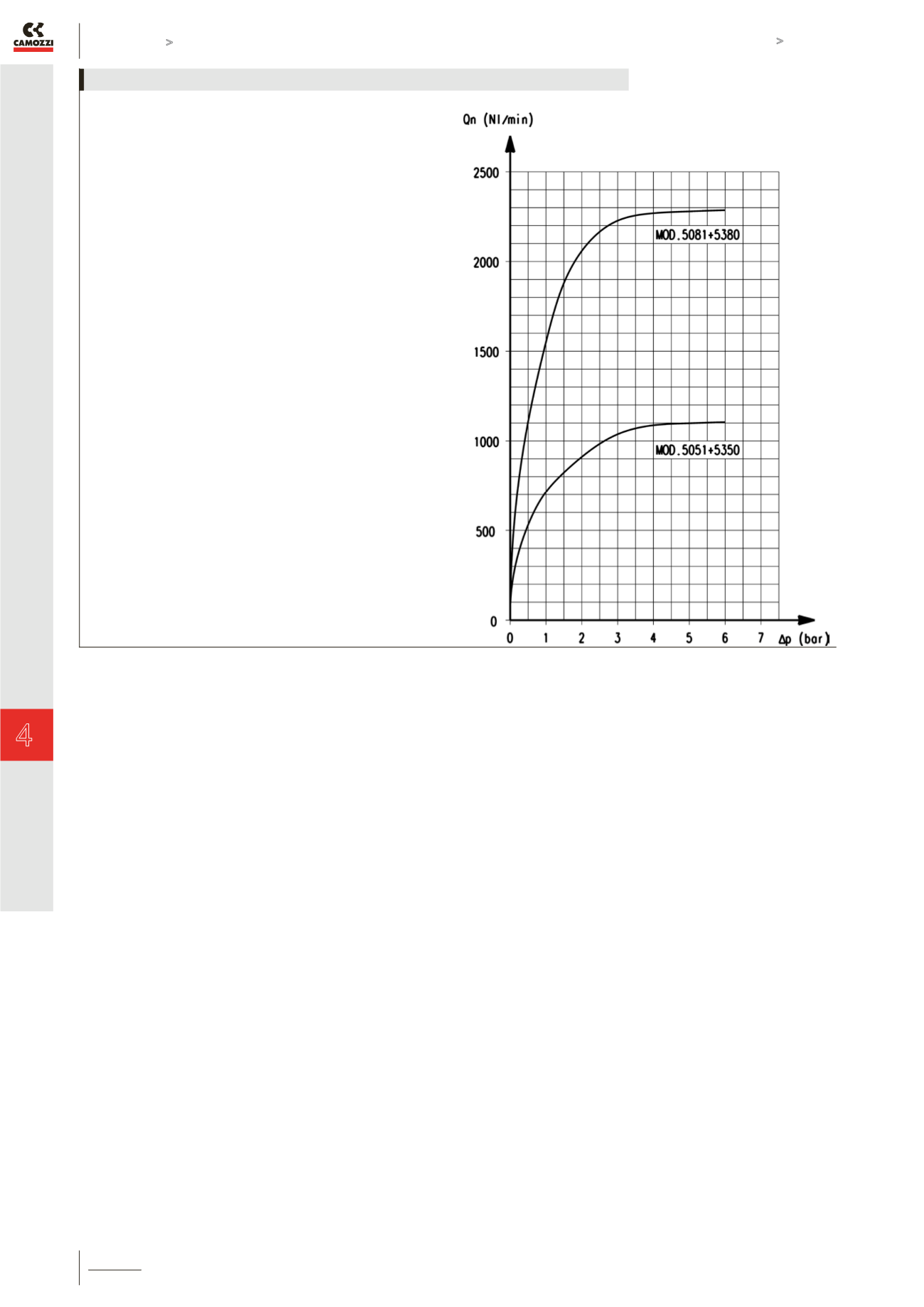

Dieses Diagramm gibt Ihnen die Möglichkeit, die

Anwendungsbreite der beiden Nennweiten ø 5 und 7 mm zu

ermitteln. Zur Ermittlung von Qn wurde die Kupplung 5051

bzw. 5081 verwendet. Bei Verwendung von Schläuchen und

Rohren mit geringerem Innendurchmesser d als NW 5 bzw. 7

ergeben sich entsprechend reduzierte Werte.

Durchflussdiagramm
