Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

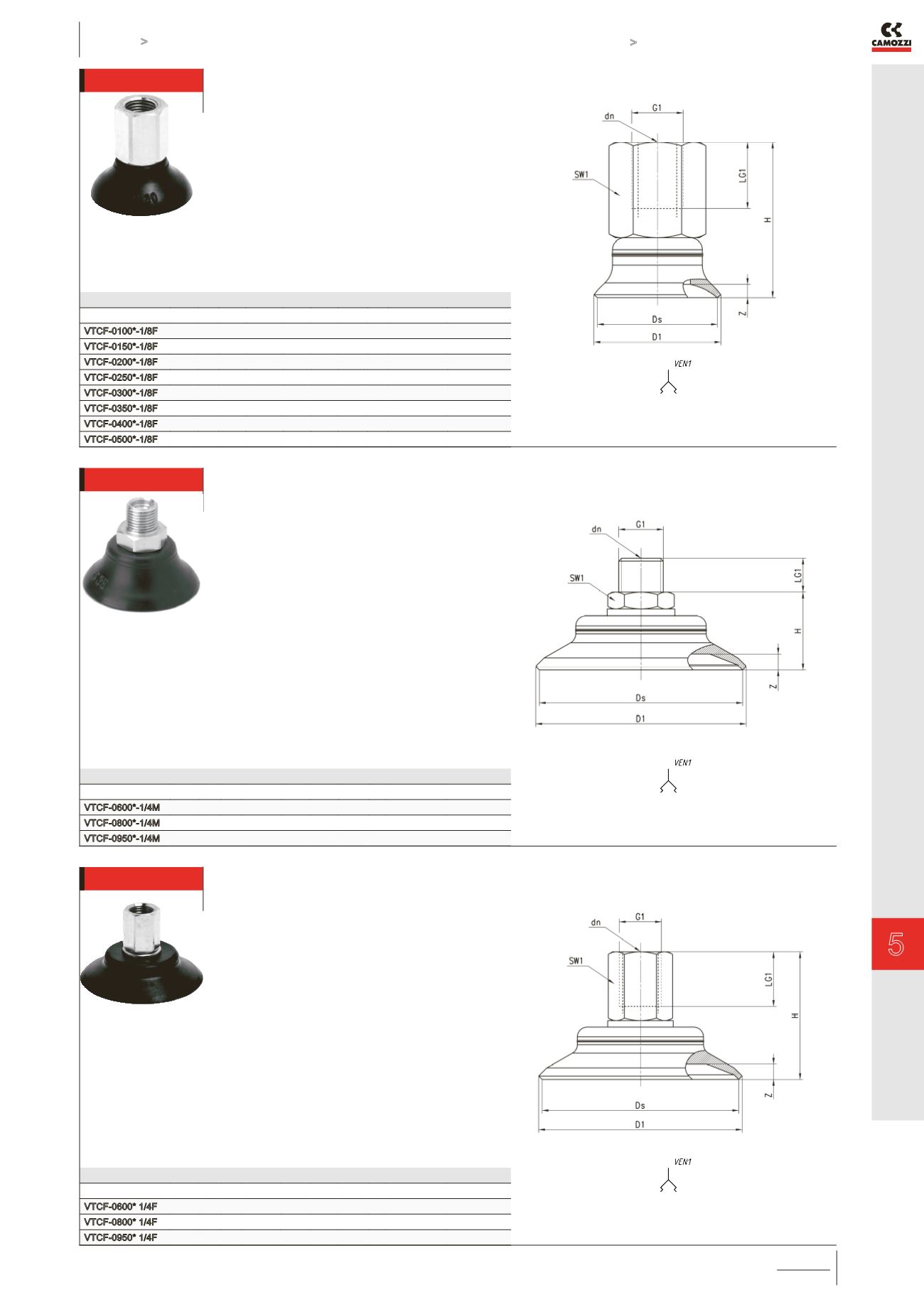

Flachsauggreifer (rund) Serie VTCF

KATALOG

5

/1.05.04

5

>

Version 8.8

VAKUUM >

VAKUUM

Sauggreifer VTCF-0100 bis 0500 - Innengewinde

* = N Sauggreifer in NBR - S Sauggreifer in Silikon

(bei Bestellung gewünschten Buchstaben angeben)

PRODUKTÜBERSICHT

Sauggreifer komplett D1 dm Ds G1 H LG1 SW1 Z Sauggreifer

Nippel

VTCF-0100*-1/8F 10,7 2 10 G1/8 F 23,5 9 14 1,3 VTCF-0100* NPV-F-1/8-F

VTCF-0150*-1/8F 15,8 2 15 G1/8 F 24 9 14 1,9 VTCF-0150* NPV-G-1/8-F

VTCF-0200*-1/8F 21,2 2 20 G1/8 F 26 9 14 2,3 VTCF-0200* NPV-H-1/8-F

VTCF-0250*-1/8F 25,8 2,4 25 G1/8 F 30 9 14 3 VTCF-0250* NPV-L-1/8-F

VTCF-0300*-1/8F 29,6 2,4 28,8 G1/8 F 28 9 14 2 VTCF-0300* NPV-L-1/8-F

VTCF-0350*-1/8F 35,6 2,4 35 G1/8 F 30 9 14 3 VTCF-0350* NPV-L-1/8-F

VTCF-0400*-1/8F 41,6 2,4 40 G1/8 F 30 9 14 3,5 VTCF-0400* NPV-L-1/8-F

VTCF-0500*-1/8F 51,1 2,4 50 G1/8 F 31 9 14 4 VTCF-0500* NPV-M-1/8-F

Toleranzen der Abmessungen für

Gummiteile entsprechend M3 -

DIN 7715

Sauggreifer VTCF-0600 bis 0950 - Aussengewinde

* = N Sauggreifer in NBR - S Sauggreifer in Silikon

(bei Bestellung gewünschten Buchstaben angeben)

PRODUKTÜBERSICHT

Sauggreifer komplett D1 dm Ds G1 H LG1 SW1 Z Sauggreifer

Nippel

VTCF-0600*-1/4M 62,1 5,5 60 G1/4 M 23 10 17 5 VTCF-0600* NPV-N-1/4-M

VTCF-0800*-1/4M 82,8 5,5 80 G1/4 M 25 10 17 6 VTCF-0800* NPV-N-1/4-M

VTCF-0950*-1/4M 97,8 5,5 95 G1/4 M 25,5 10 17 6 VTCF-0950* NPV-N-1/4-M

Toleranzen der Abmessungen für

Gummiteile entsprechend M3 -

DIN 7715

Sauggreifer VTCF-0600 bis 0950 - Innengewinde

* = N Sauggreifer in NBR - S Sauggreifer in Silikon

(bei Bestellung gewünschten Buchstaben angeben)

PRODUKTÜBERSICHT

Sauggreifer komplett D1 dm Ds G1 H LG1 SW1 Z Sauggreifer

Nippel

VTCF-0600* 1/4F 62,1 5,5 60 G1/4 F 39 11 17 5 VTCF 0600* NPV-N-1/4-F

VTCF-0800* 1/4F 82,2 5,5 80 G1/4 F 41 11 17 6 VTCF 0800* NPV-N-1/4-F

VTCF-0950* 1/4F 97,8 5,5 95 G1/4 F 41,5 11 17 5 VTCF 0950* NPV-N-1/4-F

Toleranzen der Abmessungen für

Gummiteile entsprechend M3 -

DIN 7715
