MOUVEMENT > Séries 94 et 95

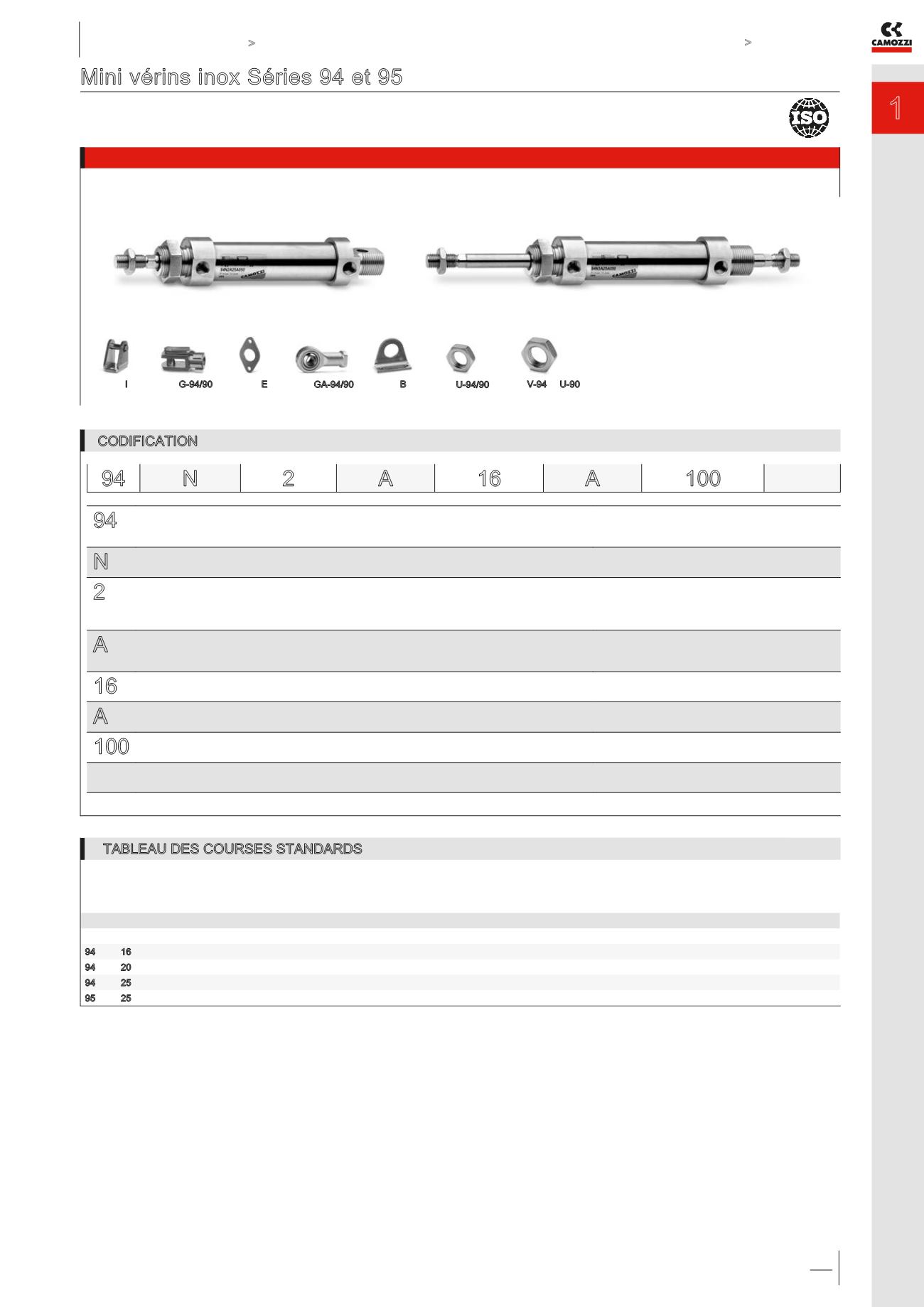

Mini vérins inox Séries 94 et 95
Simple et double effet, magnétique. CETOP RP52-P / DIN/ISO 6432
Série 94: ø 16, 20, 25 mm
Série 95: ø 25 mm, amorti
CODIFICATION
94 SERIE:
94 = magnétique
95 = magnétique, amorti
N VERSION:
N = standard
2 FONCTIONNEMENT:
1 = simple effet, ressort avant
2 = double effet
3 = double effet, tige traversante
SYMBOLES PNEUMATIQUES *
CS06 (S. 94)
CD08 (S. 94) - CD09 (S. 95)
CD12 (S. 94) - CD13 (S. 95)
A MATERIAUX:
A = inox, joints NBR
V = inox, tous joints FKM (150°C)
16 ALESAGE:
16 = 16 mm - 20 = 20 mm - 25 = 25 mm
A ACCESSOIRES:
A = standard (écrou de nez et écrou de tige)
100 COURSE:
10 ÷ 500 mm
= standard
V = joint tige FKM
94 N 2 A 16 A 100
* = La liste complète des symboles pneumatiques des vérins est disponible à la fin de ce chapitre
TABLEAU DES COURSES STANDARDS
● = Simple effet
✖ = Double effet
Série Ø 10 25 40 50 80 100 125 160 200 250 300 320 400 500
94 16 ● ✖ ● ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖
94 20 ● ✖ ● ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
94 25 ● ✖ ● ✖ ● ✖ ● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
95 25 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
Mod. I Mod. U-94/90 Mod. B Mod. G-94/90 Mod. GA-94/90 Mod. V-94 et U-90 Mod. E
